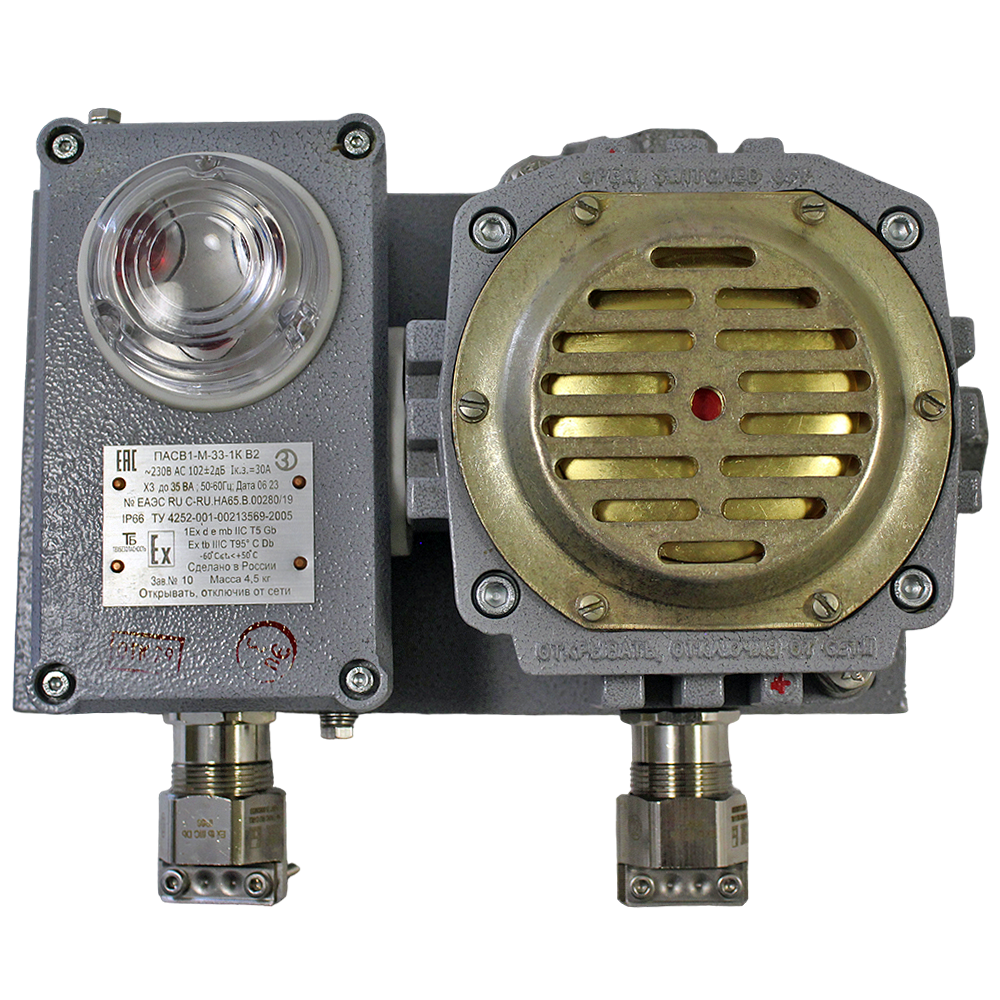

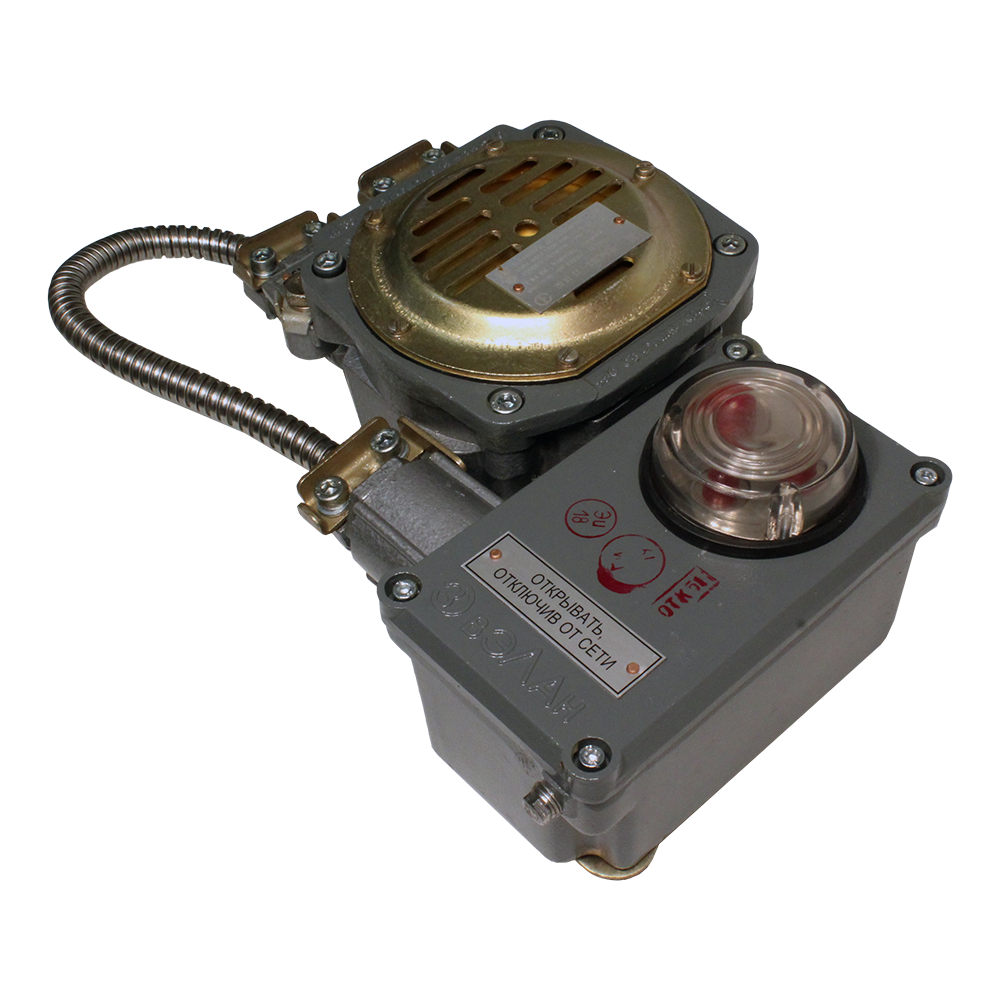

ПАСВ1, ПАСВ1-М посты световой и звуковой сигнализации взрывозащищенные

Скачать PDF

Тип устройства оповещения: Светозвуковое

Питание: = 24 В, = 220 В, ~ 24 В, ~ 36 В, ~ 127 В, ~ 220 В, ~ 380 В

Звуковое давление на расстоянии 1 м: 102 дБ

Цвет свечения: Желтый, Зеленый, Красный

Маркировка взрывозащиты: 2ExedmIICT5

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные посты светозвуковой сигнализации ПАСВ1, ПАСВ1-М предназначены для предупреждающей и аварийной звуковой и световой сигнализации в пожарных и охранных системах, при размещении их в стационарных установках и на подвижных транспортных средствах во взрывоопасных зонах. Используются как взрывозащищенное светосигнальное оборудование.

Особенности постов световой и звуковой сигнализации ПАСВ1, ПАСВ1-М:

  • Аварийные сигнальные посты состоят из устройства подачи звуковых сигналов (на базе поста сигнального взрывозащищенного типа ПСВ-С) и блока световой сигнализации.
  • Частотная характеристика сигналов 200-2000 Гц.
  • Яркость по оси 200-500 мкд.
  • Номинальный ток контактных зажимов до 3 А.
  • Положение поста в пространстве - без ограничений.

Режимы работы сигнальных постов ПАСВ1 и ПАСВ1-М с одним блоком светового сигнала:​

  • Комплексный режим - 3 ступени световой и звуковой сигнализации:
    • Повторно-кратковременный с частотой 1 Гц.
    • Повторно-кратковременный с частотой 2 Гц.
    • Непрерывный.

1-я ступень является одновременно питанием платы.

  • Комплексный-1 режим - сочетание повторно-кратковременного режима с частотой 1 Гц с автоматическим отключением звукового сигнала через 3 минуты при продолжении подачи светового сигнала в повторно-кратковременном режиме.
Режимы работы постов ПАСВ1 и ПАСВ1-М с двумя блоками светового сигнала:
  • Комплексный-2 режим - 3 ступени сигнализации:
    • Повторно-кратковременный с частотой 1 Гц для звука и 1-го источника света.
    • Повторно-кратковременный с частотой 2 Гц для звука и 1-го источника света.
    • Непрерывный для звука и 2-го источника света
  • Комплексный-3 режим - 3 ступени сигнализации:
    • Повторно-кратковременный с частотой 1 Гц для звука и 1-го источника света с отключением звука через 3 минуты.
    • Повторно-кратковременный с частотой 2 Гц для звука и 1-го источника света с отключением звука через 3 минуты.
    • Непрерывный для звука и 2-го источника света.

Для режимов комплексный-2 и комплексный-3: 1-я ступень является одновременно питанием платы.

Технические характеристики

Режим работы Непрерывный, Повторно-кратковременный
Потребляемая мощность 35 Вт
Климатическое исполнение (диапазон рабочих температур) -60...+50°C, В2
Исполнение по степени защиты IP66
Вес 4,1 кг

Структура обозначения, пример заказа

ПАСВ1
6
3
Л
К
В2
1

Индекс указывающий на то, что Uпитания ≠ Uуправления, для ПАСВ1-М (см. Варианты исполнений)

Климатическое исполнение и категория размещения

Цвет свечения второго светового сигнализатора: К - красный

Цвет свечения первого светового сигнализатора: Л - зеленый; Ж - желтый; К - красный

Режимы работы: 3 - комплексный; 4 - комплексный 1; 5 - комплексный 2; 6 комплексный 3

Напряжение питания: 1 ~24 В; 2 ~36 В; 3 ~220 В; 4 ~380 В; 7 ~127 В;
5=24 В; 6=220 В

Наименование модели: ПАСВ1, ПАСВ1-М (модернизированное исполнение)

Варианты исполнений

Индекс указывающий на то, что Uпитания ≠ Uуправления (для ПАСВ1-М):

  1. Напряжение управляющих цепей равно 6 В.
  2. Напряжение управляющих цепей равно 12 В.
  3. Напряжение управляющих цепей равно 24 В.

При Uпитания = Uуправления индекс не ставится.
