ВСУ устройства сигнальные взрывозащищенные

Скачать PDF

Тип устройства оповещения: Световое, Светозвуковое

Питание: = 12 В, = 24 В, = 36 В, = 48 В, ~ 230 В

Звуковое давление на расстоянии 1 м: 85 дБ

Цвет свечения: Желтый, Зеленый, Красный, Синий

Маркировка взрывозащиты: 1ExdIICT6, 1ExdibIICT6

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные устройства ВСУ применяются в качестве стационарной световой или светозвуковой сигнализации. Могут устанавливаться на высотных зданиях и трубах, используются как заградительные огни в целях световой маркировки и светоограждения высотных и протяженных объектов.

Особенности сигнальных устройств ВСУ:

  • Возможность применения как светового, так и светозвукового сигнального оповещения.
  • Использование светодиодных источников света и компактного пьезодинамика в качестве звукового устройства, позволяет сократить энергозатраты и обеспечивает длительный срок службы, сокращая расходы на обслуживание.
  • Четыре цвета световых сигналов и разные режимы свечения.
  • Частота мигания - 2,5 Гц.
  • Использование материалов, не подвергающихся коррозии, обеспечивает длительный срок службы.
  • Возможность сдваивания ВСУ с креплением на одной монтажной планке, с подключением через распределительную коробку.
  • Диаметр подводимого кабеля - 7-14 мм.

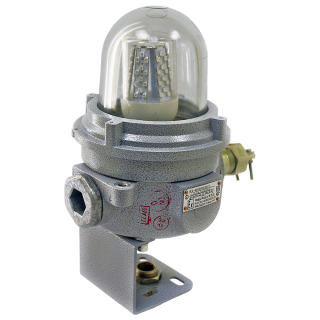

Конструктивно сигнализаторы ВСУ состоят из корпуса, на который навинчивается защитное термостойкое особопрочное стекло и звукового блока.

В зависимости от исполнения, может быть установлена лампа красного, зеленого, синего или желтого свечения с различными режимами: постоянный, мигающий, заградительный.

Прибор относится к взрывозащищённому оборудованию, с видом взрывозащиты «d» и маркировкой  1 Ex d IIC T6 Gb; Ex tb IIIC T80°C Db - для светового оповещателя или  1Ex d [ib] IIC T6 Gb; Ex tb IIIC T80°C Db для светозвукового.

Внутри и снаружи корпуса установлены винты заземления М6. Кабель можно подвести с четырёх сторон, также есть возможность транзитной прокладки кабеля. Диаметр подводимого кабеля: 7 - 14 мм.

Положение сигнального устройства ВСУ в пространстве – любое.

Габаритные и присоединительные размеры устройства ВСУ

 ВСУ-П (потолочное крепление) ВСУ-В (подвесное крепление)
Габаритные размеры ВСУ с потолочным креплением Габаритные размеры ВСУ с подвесным креплением
ВСУ-2  (сдвоенный)
Габаритные размеры сдвоенного ВСУ

Технические характеристики

Тип источника света Светодиоды
Сила света 22 Кд (заградительный), 14 Кд
Потребляемая мощность 3 Вт
Материалы изготовления Алюминиевый сплав с порошковым покрытием (корпус), термостойкое защитное стекло
Климатическое исполнение (диапазон рабочих температур) У1, УХЛ1
Исполнение по степени защиты IP66
Вес 3 кг; 8,5 кг (сдвоенный ВСУ)

Структура обозначения, пример заказа

ВСУ
2
К
3
П
220
АС
М
У1

Вид климатического исполнения и категория размещения: У1 - для ламп типа «Пермь-М»; УХЛ1 - для ламп типа ЛПСК

Режим свечения: П - постоянный; М - мигающий; З - заградительный

Тип тока: АС - переменный, DC - постоянный

Номинальное напряжение питания, В: 12, 24, 36, 48, 230

Тип крепления: П - потолочное, В - подвесное

3 - указывается при наличии звукового пьезооповещателя

Цвет свечения: К - красный, Ж - желтый, З - зеленый, С - синий

2 - указывается при необходимости заказа сдвоенного ВСУ (только для потолочного крепления); если одинарный – без обозначения

Наименование модели (взрывозащищенное сигнальное устройство)

Варианты исполнений

Наименование

Номинальное
напряжение

Режим
свечения

Тип и цвет светосигнальной лампы

Красный

Желтый

Зеленый

Синий

ВСУ

230 AC

Постоянный,

заградительный

Пермь М 28R-220B, ЛПСК-М-220-4, ЛПСК-Р-220-6

Пермь М 28Y-220B

Пермь М 28G-220B

Пермь М 28B-220B

Мигающий

Пермь М 28R-220B blink

Пермь М 28Y-220B blink

Пермь М 28G-220B blink

Пермь М 28B-220B blink

12 DC

Постоянный,

заградительный

Пермь М28R-12/85В

-

-

-

24 DC

Постоянный,

заградительный

Пермь М28R-12/85В, ЛПСКУ-М-24-4, ЛПСКУ-Р-24-6

Пермь М28Y -24/85В

Пермь М28G -24/85В

Пермь М28Б -24/85В

Мигающий

Пермь М 28R-12/85B blink

Пермь М 28Y-24/85B blink

Пермь М 28G-24/85B blink

Пермь М 28B-24/85B blink

36 DC

Постоянный,

заградительный

Пермь М28R-12/85В

Пермь М28У -24/85В

Пермь М28G -24/85В

Пермь М28Б -24/85В

48 DC

Постоянный,

заградительный

Пермь М28R-12/85В, ЛПСКУ-М-48-4, ЛПСКУ-Р-48-6

Пермь М28У -24/85В

Пермь М28G -24/85В

Пермь М28Б -24/85В

ВСУ-3

230 AC

Постоянный,

заградительный

Пермь М 28R-220B, ЛПСК-М-220-4, ЛПСК-Р-220-6,

Пермь М 28Y-220B

Пермь М 28G-220B

Пермь М 28B-220B

Мигающий

Пермь М 28R-220B blink

Пермь М 28Y-220B blink

Пермь М 28G-220B blink

Пермь М 28B-220B blink

12 DC

Постоянный,

заградительный

Пермь М28R-12/85В

-

-

-

24 DC

Постоянный,

заградительный

Пермь М28R-12/85В, ЛПСКУ-М-24-4, ЛПСКУ-Р-24-6

Пермь М28У -24/85В

Пермь М28G -24/85В

Пермь М28Б -24/85В

Мигающий

Пермь М 28R-12/85B blink

Пермь М 28Y-24/85B blink

Пермь М 28G-24/85B blink

Пермь М 28B-24/85B blink

Стандартный комплект поставки

  • Светильник ВСУ с кабельным вводом ВК-С-ВЭЛ2-М20, выбранным видом крепления и светоизлучающим элементом.
  • Паспорт.

Дополнительная комплектация, опции

Защитная решетка.
