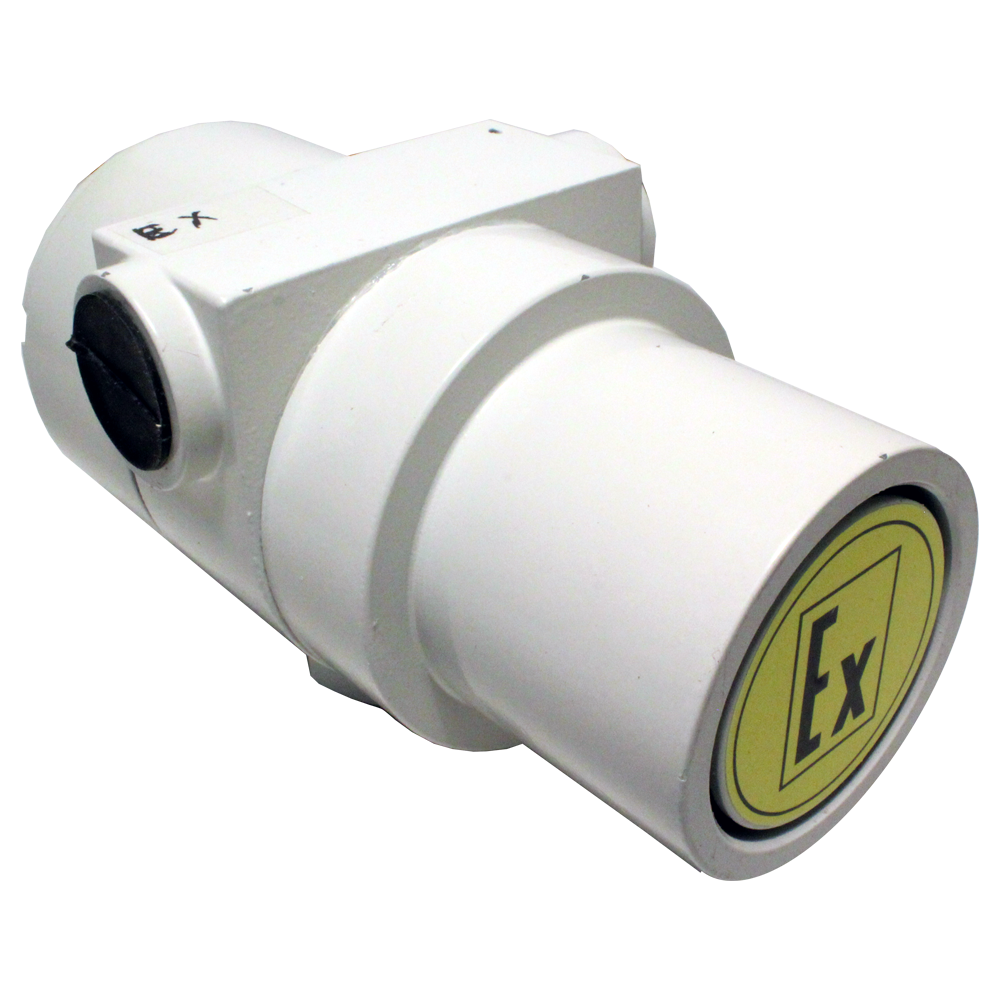

ВС-07е-Ех-З оповещатели звуковые взрывозащищенные

Скачать PDF

Тип устройства оповещения: Звуковое

Питание: = 12...24 В, ~ 100...240 В

Звуковое давление на расстоянии 1 м: 100 дБ

Маркировка взрывозащиты: 1ExdIICT6

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Оповещатели ВС-07е-Ех-З относятся акустическим приборам с взрывозащищённой конструкцией и предназначены для подачи звукового сигнала. Используются в качестве устройства оповещения в охранных, пожарных и предупредительных системах, помогают привлечь внимание людей. ВС-07е-Ех-З могут работать совместно с любым приемно-контрольным оборудованием.

Звуковые оповещатели ВС-07е-Ех-З используются на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и во взрывоопасных зонах других производств.

Особенности оповещателей ВС-07е-Ех-З:

Источником звукового сигнала в ВС-07е-Ех-З является встроенный пьезокерамический излучатель.
В модификациях с питанием от постоянного тока напряжением 12-24 В предусмотрена возможность контроля цепи питания напряжением обратным питающему.
В оповещателе ВС-07е-Ех-З с помощью перемычки на плате клемм можно изменять характер звучания сирены. Всего предусмотрено 2 режима звукового сигнала:
- Перемычка установлена – сигнал переменной тональности.
- Перемычка снята – сирена.
Предусмотрена возможность подключения ВС-07е-Ех-З в адресные системы пожарной сигнализации при помощи адресных меток или расширителей.
Звуковой оповещатель ВС-07е-Ех-З устанавливается с помощью настенно-потолочного кронштейна. С его помощью можно регулировать угол наклона или поворота оси оповещателя.

Технические характеристики

Время непрерывной работы	3 часа
Потребляемая мощность	1,7 Вт (для напряжения питания 24 В DC) 2,2 Вт (для напряжения питания 220 В AC)
Потребляемый ток	35 мА (для напряжения питания 12 В DC) 70 мА (для напряжения питания 24 В DC) 10 мА (для напряжения питания 220 В AC)
Материалы изготовления	Алюминиевый сплав АК 12 ПЧ
Климатическое исполнение (диапазон рабочих температур)	-60...+70°C
Исполнение по степени защиты	IP65
Габаритные размеры	85х85х140 мм
Вес	1,5 кг

Структура обозначения, пример заказа

ВС-07е

Ех

24VDC

Комплектация дополнительным оборудованием (допускается комбинирование опций): КУ - кронштейн удлиненный L=0,2 м (если не указано, то по умолчанию оповещатель комплектуется кроштейном L=0,1 м)

Комплектация кабельными вводами (см. раздел "Дополнительная комплектация")

Дополнительное проектное цифро-буквенное обозначение (защита проекта, по согласованию с потребителем)

Напряжение питания:
24VDC - от источников постоянного тока напряжением 12-28 В
230VAC - от источников переменного тока напряжением 100-245 В частотой 47-60 Гц

Тип сигнала оповещателя: звуковой (сирена)

Взрывобезопасное исполнение

Способ управления оповещателем: не указывается, пороговый (включение или выключение осуществляется подачей питания)

Наименование модели

Стандартный комплект поставки

Оповещатель ВС-07е-Ех-З.
Кабельный ввод с набором уплотнительных колец и монтажных шайб (по заявке).
Клеммный ключ WAGO или монтажная отвертка.
Кронштейн с крепежом (по заявке).
Ключ шестигранный S4.
Ключ шестигранный S6.
Техническая документация.

Дополнительная комплектация, опции

Оповещатели ВС-07е-Ех-З комплектуются вводными устройствами по заявке потребителей:

ШТ1/2" - штуцер для трубной разводки с резьбой G½" .
ШТ3/4" - штуцер для трубной разводки с резьбой G¾".
ШТ1" - штуцер для трубной разводки с резьбой G 1".
ШТ20 - штуцер для трубной разводки с резьбой М20х1,5.
ШТ25 - штуцер для трубной разводки с резьбой М25х1,5.
КВБ12 - кабельный ввод для бронированного кабеля с диаметром брони до 12 мм.
КВБ17 - кабельный ввод для бронированного кабеля с диаметром брони до 17 мм.
КВБУ14 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони.
КВБУ18 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони.
КВБУ22 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони.
КВМ15 - кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм.
КВМ20 - кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм.
КВО10 - кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм.
КВО14 - кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм.
ЗГ - оконечная заглушка М20х1,5 мм.

Скачать документацию

ВС-07е-Ex оповещатели светозвуковые взрывозащищенные. Паспорт.

Чтобы правильно подобрать оповещатель ВС-07е-Ех-З, узнать стоимость звукового оповещателя ВС-07е-Ех-З, или купить
ВС-07е-Ех-З, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-signal.ru.
