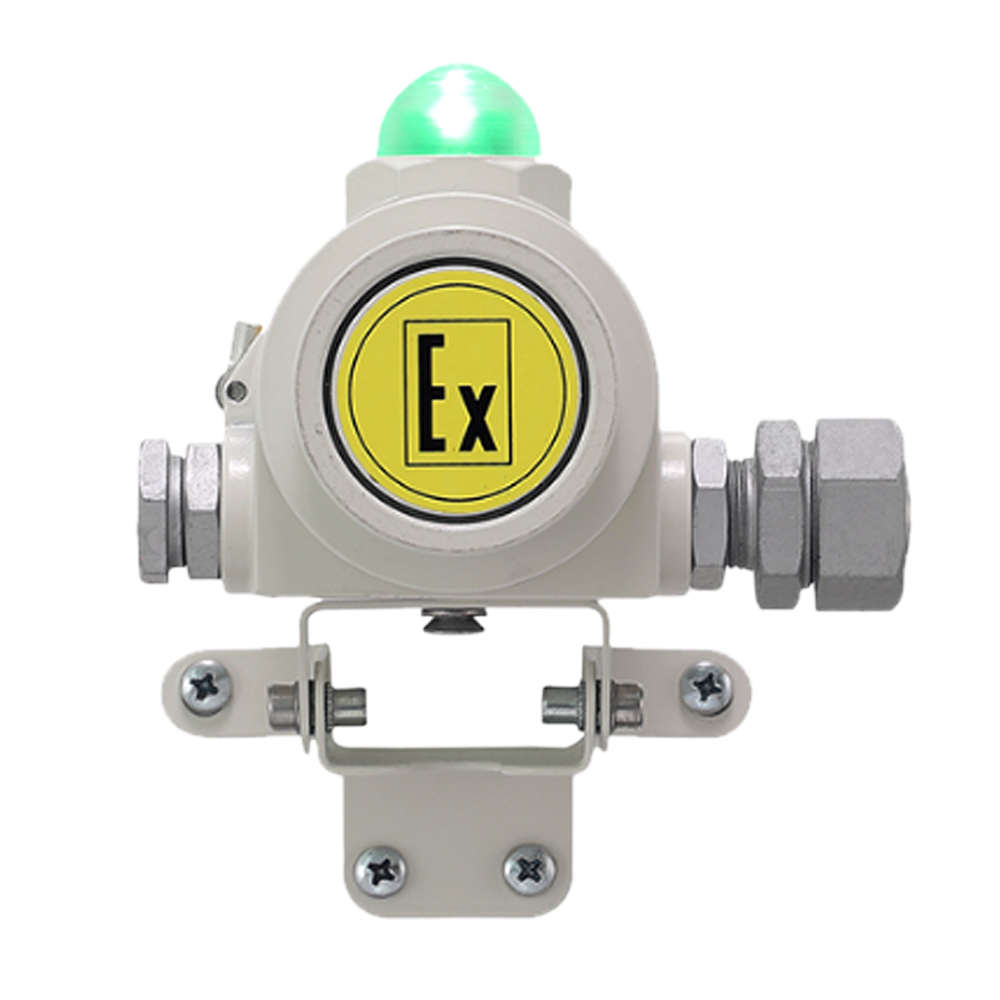

ВС-07е-Ех-ЗИ оповещатели светозвуковые взрывозащищенные

Скачать PDF

Тип устройства оповещения: Светозвуковое

Питание: = 12...24 В, ~ 100...240 В

Звуковое давление на расстоянии 1 м: 100 дБ

Цвет свечения: Желтый, Зеленый, Красный, Синий

Маркировка взрывозащиты: 1ExdIICT6

Цена (без учета НДС): По запросу руб.

Описание

Оповещатели ВС-07е-Ех-ЗИ оборудованы звуковой и световой индикацией и предназначены для индикации режимов работы оборудования и подачи тревожного сигнала для привлечения внимания персонала в случае возникновения аварийных и иных ситуаций. Устройства могут применяться в системах пожарной и охранной сигнализации, при совместной работе с любыми приемно-контрольными устройствами.

ВС-07е-Ех-ЗИ имеют взрывозащищенное исполнение и могут быть установлены во взрывоопасных зонах 1 и 2 классов, в условиях, соответствующих маркировке взрывозащиты. Применяются на предприятиях химической, газовой и нефтяной промышленности, а также в любых других отраслях взрывоопасных производств.

Особенности взрывозащищенных оповещателей ВС-07е-Ех-ЗИ:

  • В качестве источника света в оповещателях ВС-07е-Ех-ЗИ используются светодиодные лампы.
  • Световая индикация возможна в двух режимах – дежурном и аварийном. Цвет свечения по заявке Покупателя.
  • Звуковое оповещение возможно в режиме сирены и посредством прерывистого сигнала.
  • Изменение режима работы светового и звукового каналов светодиодных оповещателей возможно с помощью переключателя на плате клемм.
  • Настенно-потолочный кронштейн позволяет разместить ВС-07е-Ех-ЗИ любом положении, таким образом распространив светозвуковую индикацию в нужном направлении.
  • В оповещателях с питанием постоянным напряжением 12...24 В предусмотрена возможность контроля цепи питания напряжением обратным питающему.
  • Внимание! Световой индикатор оповещателя с питанием 220 В работает только в аварийной режиме.

Технические характеристики

Время непрерывной работы 3 часа (в режиме подачи звукового сигнала)
Тип источника света Светодиодная лампа
Сила света Световой аварийный сигнал оповещателя контрастно различим при освещённости не менее 10000 лк при круговом обзоре 360 градусов с расстояния 15 метров
Потребляемая мощность 3 Вт (для напряжения питания 24 В DC)
3,3 Вт (для напряжения питания 220 В AC)
Потребляемый ток 90 мА (для напряжения питания 12 В DC)
120 мА (для напряжения питания 24 В DC)
15 мА (для напряжения питания 220 В AC)
Материалы изготовления Алюминиевый сплав АК 12 ПЧ
Климатическое исполнение (диапазон рабочих температур) -60...+70°C
Исполнение по степени защиты IP65
Габаритные размеры 95x85x135 мм
Вес 1,5 кг

Структура обозначения, пример заказа

ВС-07е
-
Ех
ЗИ
К1
Ж2
24VDC
Х
Х
-

Комплектация дополнительным оборудованием (допускается комбинирование опций): КУ - кронштейн удлиненный L=0,2 м (если не указано, то по умолчанию оповещатель комплектуется кроштейном L=0,1 м)

Комплектация кабельными вводами (см. раздел "Дополнительная комплектация")

Дополнительное проектное цифро-буквенное обозначение (защита проекта, по согласованию с потребителем)

Напряжение питания:
24VDC - от источников постоянного тока напряжением 12-28 В
230VAC - от источников переменного тока напряжением 100-245 В частотой 47-60 Гц

Цвет свечения светового канала оповещения в аварийном режиме: красный (К2) или желтый (Ж2)

Цвет свечения светового канала оповещения в дежурном режиме:
для ВС-07е-ЗИ-24VDC - красный (К1), желтый (Ж1), зелёный (З1) или синий (С1)
для ВС-07е-ЗИ-230VAC - не указывается

Тип сигнала оповещателя: звуковой с индикацией

Взрывобезопасное исполнение

Способ управления оповещателем: не указывается, пороговый (включение или выключение осуществляется подачей питания)

Наименование модели

Стандартный комплект поставки

  • Оповещатель ВС-07е-Ех-ЗИ.
  • Кабельный ввод с набором уплотнительных колец и монтажных шайб (по заявке).
  • Клеммный ключ WAGO или монтажная отвертка.
  • Кронштейн с крепежом (по заявке).
  • Ключ шестигранный S4.
  • Ключ шестигранный S6.
  • Техническая документация.

Дополнительная комплектация, опции

Оповещатели ВС-07е-Ех-ЗИ комплектуются вводными устройствами по заявке потребителей:

  • ШТ1/2" - штуцер для трубной разводки с резьбой G½" .
  • ШТ3/4" - штуцер для трубной разводки с резьбой G¾".
  • ШТ1" - штуцер для трубной разводки с резьбой G 1".
  • ШТ20 - штуцер для трубной разводки с резьбой М20х1,5.
  • ШТ25 - штуцер для трубной разводки с резьбой М25х1,5.
  • КВБ12 - кабельный ввод для бронированного кабеля с диаметром брони до 12 мм.
  • КВБ17 - кабельный ввод для бронированного кабеля с диаметром брони до 17 мм.
  • КВБУ14 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони.
  • КВБУ18 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони.
  • КВБУ22 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони.
  • КВМ15 - кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм.
  • КВМ20 - кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм.
  • КВО10 - кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм.
  • КВО14 - кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм.
  • ЗГ - оконечная заглушка М20х1,5 мм.

Скачать документацию

ВС-07е-Ex оповещатели светозвуковые взрывозащищенные. Паспорт.



Чтобы правильно подобрать оповещатель ВС-07е-Ех-ЗИ, узнать стоимость звукового оповещателя ВС-07е-Ех-ЗИ, или купить
ВС-07е-Ех-ЗИ, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@td-signal.ru.
