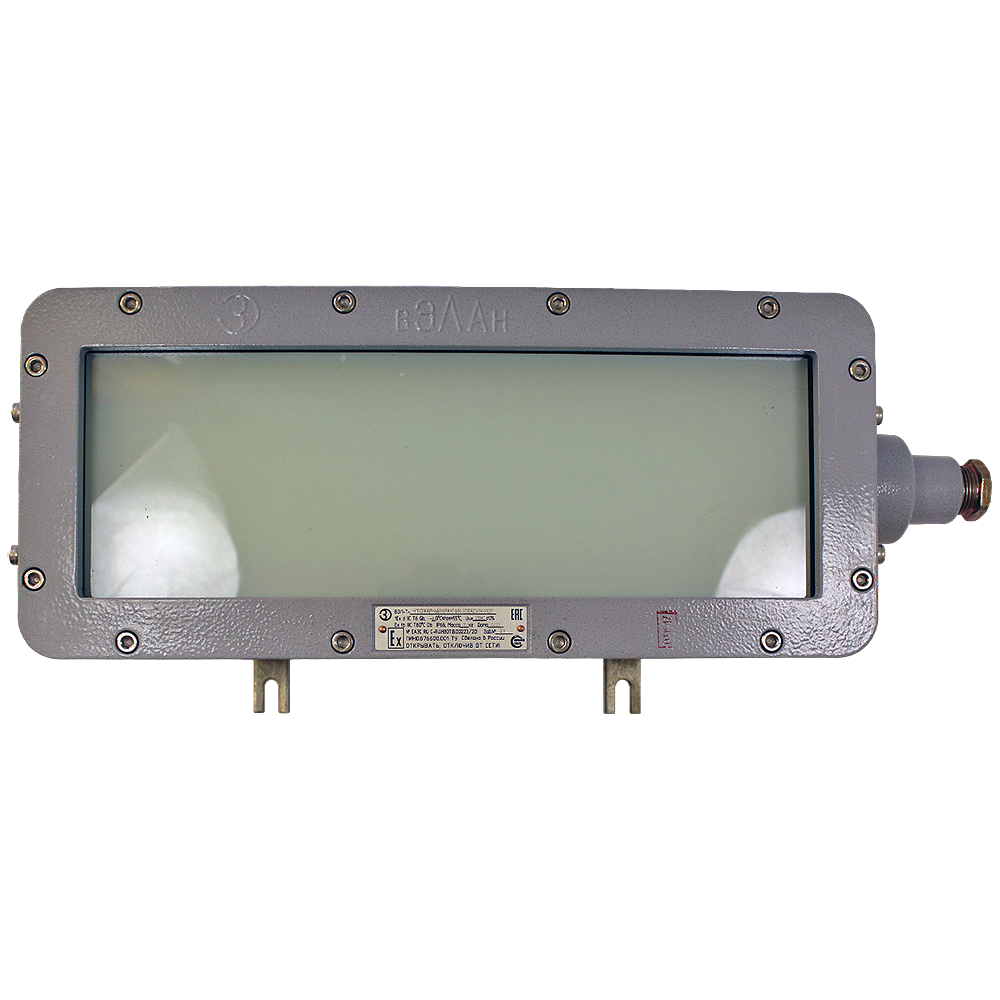

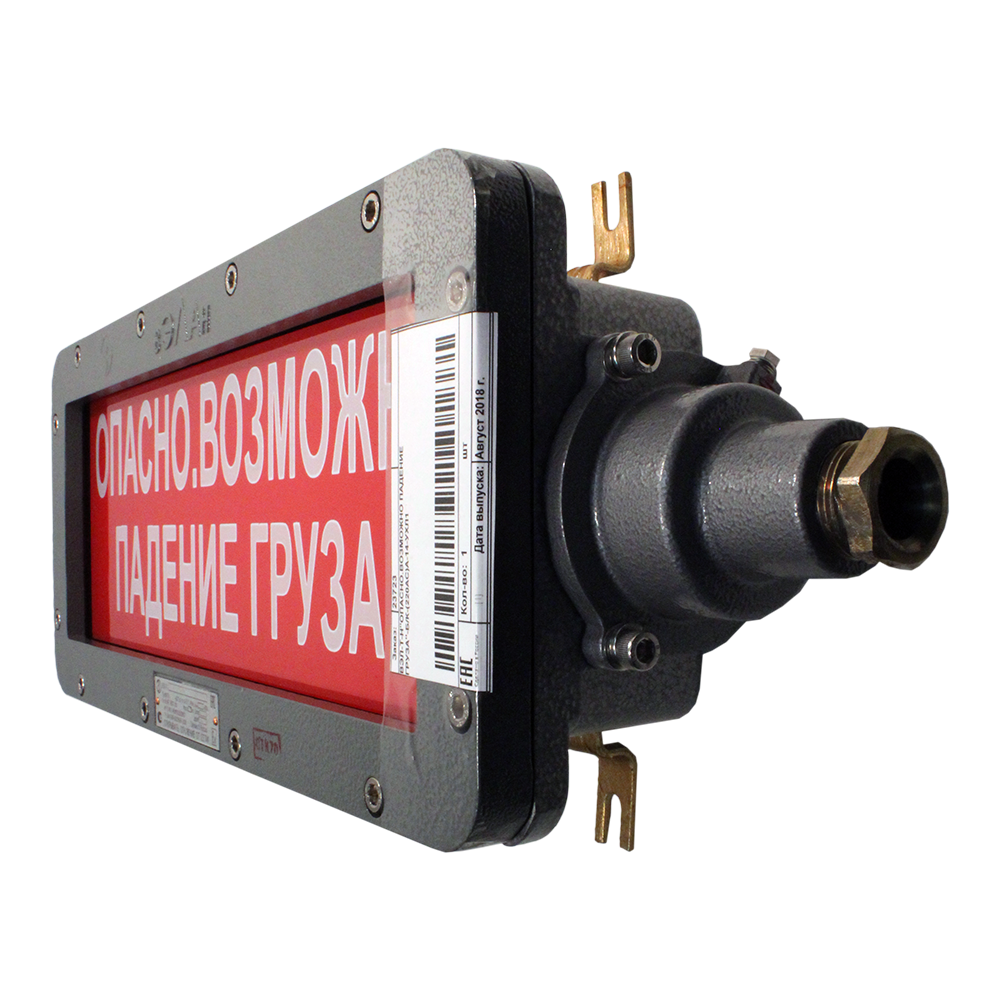

ВЭЛ-Т табло светодиодные взрывозащищенные с коммутационной коробкой

Скачать PDF

Тип устройства оповещения: Световое, Светозвуковое

Питание: = 12 В, = 24 В, = 110 В, = 230 В, ~ 24 В, ~ 36 В, ~ 110 В, ~ 127 В, ~ 230 В

Звуковое давление на расстоянии 1 м: 100 дБ

Цвет свечения: Белый, Желтый, Зеленый, Красный, Синий, Черный

Маркировка взрывозащиты: 1ExdIICT6, PBExdI

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные светодиодные табло ВЭЛ-Т предназначены для использования во взрывоопасных зонах в качестве информационных указателей, а также средств визуального и звукового оповещения.

Особенности светодиодных табло ВЭЛ-Т:

  • Подача информации, на выбор заказчика, посредством:
    • статичной надписи (табло ВЭЛ-Т);
    • динамически меняющейся надписи (табло ВЭЛ-Т «БЕГУЩАЯ СТРОКА»);
    • статичной или динамичной надписи плюс звуковой сигнал.
  • В случае исполнения светового табло с «БЕГУЩЕЙ СТРОКОЙ», надпись можно запрограммировать на выполнение ряда визуальных эффектов, таких как: мигание, возврат после ухода (для слова состоящего из не более 5 букв), остановки надписи на необходимое количество времени.
  • Длина надписи практически не ограничена (4000 символов).
  • Возможность вывода надписи на любом языке.
  • Применение светодиодных источников света позволяет сократить расходы на обслуживание световой сигнализации ВЭЛ-Т.
  • Срок службы светодиодов составляет до 100 000 ч.
  • Коррозионностойкие материалы корпуса табло со специальным покрытием обеспечивают длительный срок службы.
  • Три различных крепления, в т.ч. с возможностью транзитной прокладки через распределительную коробку ВАД-РСПИ.
  • Возможность изготовления с аккумулятором, обеспечивающем работу табло как ВЭЛ-Т, так и ВЭЛ-Т «БЕГУЩАЯ СТРОКА», при пропаже напряжения до 90 минут.
  • Возможность изготовления табло ВЭЛ-Т «Бегущая строка» с выводом до 4 независимых друг от друга текстовых сообщений.
  • Наличие кнопки тестирования, позволяющей оперативно проверить работоспособность аккумулятора.
  • Надпись «Бегущей строки» красного или зеленого цвета видна в любых условиях, в т.ч. при ярком солнечном свете.
  • Время работ от аккумулятора до 90 мин.
  • Несущая частота звуковых сигналов 2500-3500 Гц (для варианта  со звуком).
  • Модуляция звуковой частоты - 4 Гц (для варианта  со звуком).
  • Тип кабельных вводов:
    • настенное или потолочное крепление: 1хG¾; 1xG1; 1xG¼, 1хМ25х1,5; 1хМ32х1,5; 1хМ40х1,5;
    • подвесное крепление: 2xM25.
  • Диаметр подводимого кабеля 9...25 мм.
  • Надпись может быть выполнена как по заказу, так и выбрана из ряда типовых, например, «ВЫХОД», «ВЫХОД НАЛЕВО», «ВЫХОД НАПРАВО», «НЕ ВХОДИТЬ», «ПОЖАР», «ГАЗ», «БЕРЕГИСЬ ЭЛЕКТРОПОЕЗДА», «ПЕНА», «АЭРОЗОЛЬ» и т.д. Для бегущей строки указывается надпись «БЕГУЩАЯ СТРОКА» (с возможностью вывода до 4 сообщений, а в примечании к заказу дается текст надписи и алгоритм вывода).

Технические характеристики

Тип источника света Сверхъяркие светодиоды
Потребляемая мощность 10 Вт (со статической надписью), 7 Вт (с бегущей строкой)
Климатическое исполнение (диапазон рабочих температур) ОМ1, У1, У5, УХЛ1
Исполнение по степени защиты IP66

Структура обозначения, пример заказа

ВЭЛ-Т
-
Н
ПОЖАР
З
Ж
36 AC
-
14
У1

Вид климатического исполнения и категория размещения: У1, УХЛ1 - для табло с маркировкой взрывозащиты 1ExdIICT6, У1,5 - для табло с маркировкой взрывозащиты РВ ExdI

Максимальный диаметр подводимого кабеля в табло: 14 - для кабеля с условным диаметром до 14 мм; 25 - для кабеля с условным диаметром до 25 мм

Наличие в табло аккумулятора: без обозначения - отсутствует, А - в наличии

Номинальное напряжение питания и тип тока (AC или DС): 12 В, 24 В, 36 В, 110 В, 127 В, 230 В

Цвет фона: Б - белый, К - красный, Ж - желтый, С - синий, З - зеленый, Ч - черный. Для табло «БЕГУЩАЯ СТРОКА» цвет фона не указывается

Цвет букв надписи: Б - белый, К - красный, Ж - желтый, С - синий, З - зеленый, Ч - черный. Для табло «БЕГУЩАЯ СТРОКА»: К - красный, Ж - желтый, З - зеленый

Информационная надпись или бегущая строка

Тип крепления: В - подвесное, Н - настенное, П - потолочное

Взрывозащита: без обозначения - 1ExdIICT6, Ш - исполнение табло с видом взрывозащиты РВ ExdI

Наименование модели
