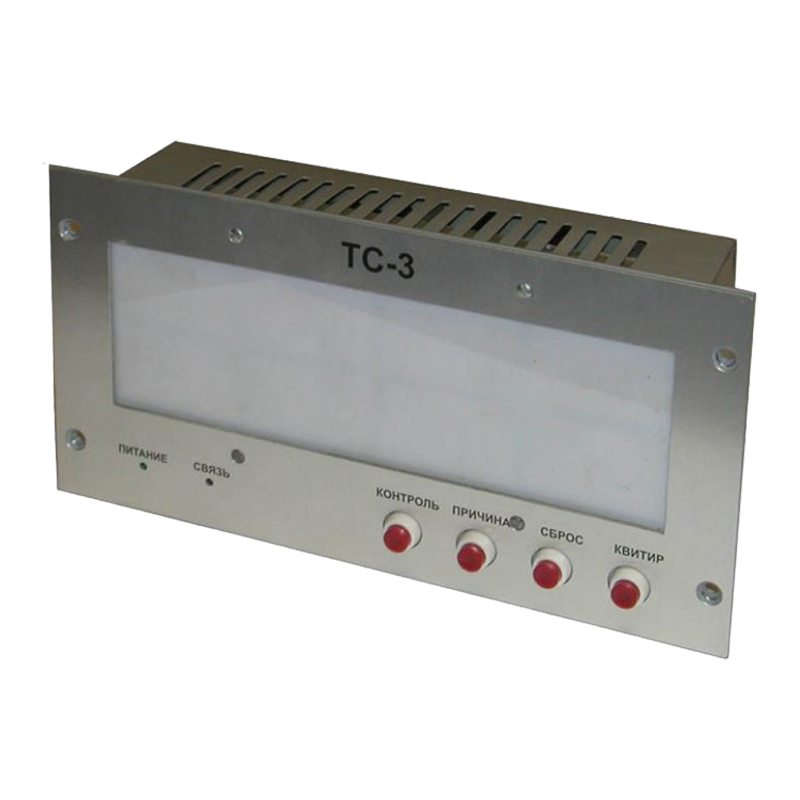

ТС-3 табло световое

Скачать PDF

Тип устройства оповещения: Световое, Светозвуковое

Питание: = 12 В, = 24 В

Цвет свечения: Красный

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Табло световое ТС-3 предназначено для отображения информации, предупреждения оператора световым и звуковым сигналами об отклонении контролируемых параметров от нормы. Имеет двухпроводную линию связи.

Световое табло ТС-3 работает совместно с устройством ПТКАЗ, а также другими приборами, имеющими интерфейс RS-485 и работающими по протоколу Modbus RTU Master.

Данное светосигнальное оборудование имеет щитовое исполнение, восстанавливаемое, состоит из одного блока.

Особенности светового табло ТС-3:

  • Количество независимых световых ячеек - 8.
  • Внутреннюю звуковую сигнализацию.
  • Кнопки управления на передней панели («КВИТИР», «КОНТРОЛЬ», «ПРИЧИНА», «СБРОС», «КВИТИР»).
  • На задней панели расположены разъемы RS-485, ПИТАНИЕ.
  • Питание от внешнего источника Uп=12 В, Iп=0,5 А (с Uп=24 В - по заказу).
  • Размер индикаторного поля (2×4 ячеек) - 229×74 мм.
  • Размер одной ячейки - 53×33 мм.

Технические характеристики

Режим работы Непрерывный
Потребляемая мощность Не более 6 В·А
Потребляемый ток Одной ячейки: не более 45 мА
Излучателем звука: не более 15 мА
Климатическое исполнение (диапазон рабочих температур) УХЛ4.2
Исполнение по степени защиты IP20
Габаритные размеры 283×149×95 мм
Вес 2,5 кг

Стандартный комплект поставки

  • Табло световое ТС-3 (исполнение по заказу) - 1 шт.
  • Комплект запасных частей - 1 компл.
  • Комплект монтажных частей - 1 компл.
  • Руководство по эксплуатации - 1 экз.
  • Паспорт - 1 экз.

Дополнительная комплектация, опции

  • Питание от внешнего источника с Uп=24 В – по заказу.
