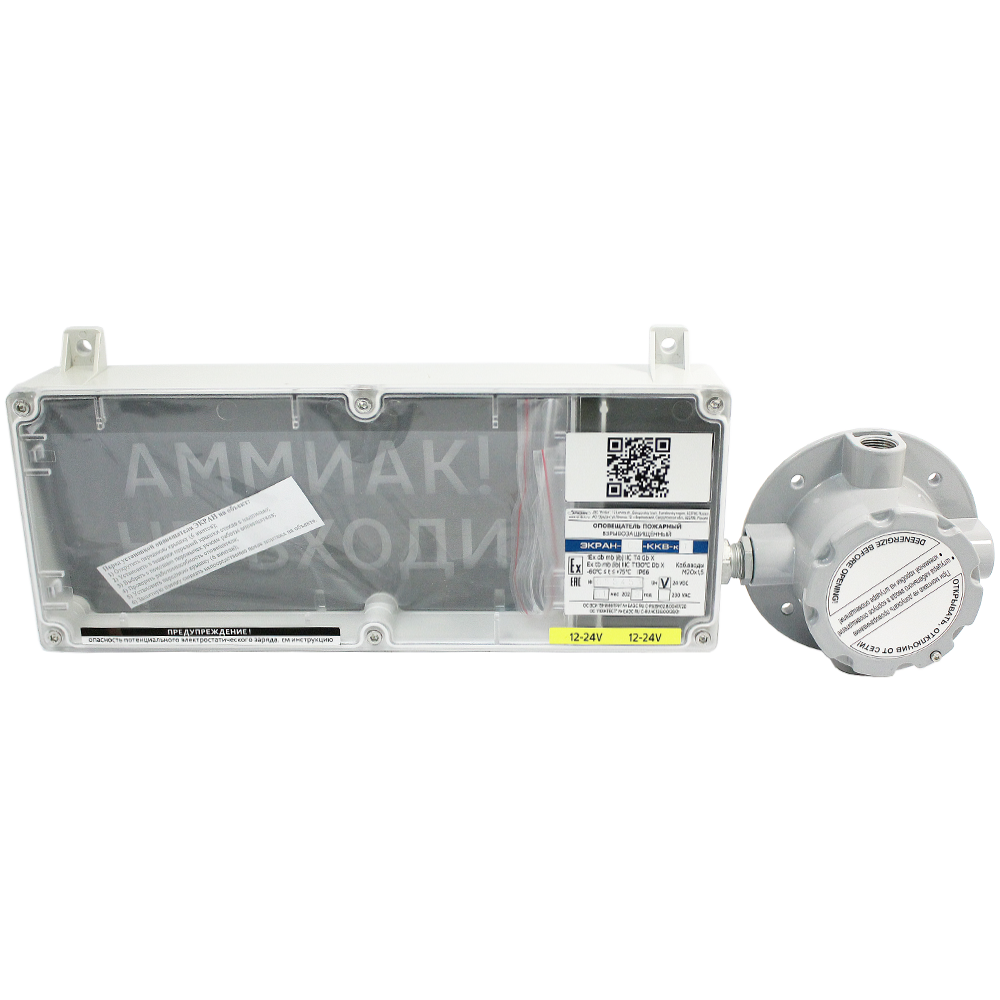

ЭКРАН-С-ККВ, ЭКРАН-СУ-ККВ, ЭКРАН-СЗ-ККВ табло световые взрывозащищенные с коммутационной коробкой

Скачать PDF

Тип устройства оповещения: Световое, Светозвуковое

Питание: = 12...24 В, ~ 100...240 В

Звуковое давление на расстоянии 1 м: 100 дБ

Цвет свечения: Белый, Желтый, Красный

Маркировка взрывозащиты: 1ExdmbibIICT4GbХ

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные световые табло ЭКРАН-С-ККВ, ЭКРАН-СУ-ККВ, ЭКРАН-СЗ-ККВ с коммутационной коробкой предназначены для работы в качестве светового или светозвукового средства оповещения, информационных указателей в системах пожарной сигнализации и обеспечивают подачу светового и звукового сигналов во взрывоопасных зонах.

Особенности световых табло ЭКРАН-С-ККВ, ЭКРАН-СУ-ККВ, ЭКРАН-СЗ-ККВ:

  • В оповещателях есть доступные потребителю функции (перемычки):
    • изменение режима СВЕТ мигание / постоянное свечение (для основной секции);
    • изменение режима ЗВУК тон1 / тон2 (только для ЭКРАН со звуковой функцией);
    • изменение потребляемой мощности, режимы «ЯРКО» / «Пониженного потребления» (ПП, с падением яркости).
  • Размеры информационного поля основной секции 250х100 мм.
  • Текст надписи по заказу. Цвет свечения основной секции светового табло: красный, желтый или белый.
  • Частота мигания светового табло основной секции при снятой перемычке «СВЕТ» находится в диапазоне 0,5...2,0 Гц.
  • Световой сигнал оповещателя  контрастно различим при освещённости до 1500 лк в телесном угле 90 градусов с расстояния 15 метров.

Технические характеристики

Тип источника света Сверхъяркие светодиоды
Климатическое исполнение (диапазон рабочих температур) -60...+75°C, У1
Исполнение по степени защиты IP66
Габаритные размеры 390х170х60 мм
Вес 2,5 кг

Структура обозначения, пример заказа

ЭКРАН-СЗ-ККВ
12
Бел
З
ПОЖАР
ШТ 1/2"
К1
С козырьком
1 шт

Количество

Наличие козырька: без обозначения - отсутствует, с козырьком

Дополнительные секции: К1, К2, К3, К4 (см. Варианты исполнений)

Тип кабельных вводов (до 3-х шт) (см. Дополнительную комплектацию)

Текст надписи основной секции

Цвет фона: Ч - черный, З - зеленый, К - красный, Б - белый

Цвет свечения надписи основной секции: Кр - красный, Жел - желтый, Бел - белый

Напряжение питания: 12 - 12...24 В DC (по умолчанию); 220 - 100...240 В AC, 50-60 Гц

Наименование модели: ЭКРАН-С3-ККВ, ЭКРАН-С-ККВ, ЭКРАН-СУ-ККВ (см. Варианты исполнений)

Варианты исполнений

  • «ЭКРАН-С3-ККВ» - светозвуковой оповещатель с мигающим режимом работы или с постоянным свечением табло со звуковым давлением не менее 100 дБ/м.
  • «ЭКРАН-С-ККВ» - световой оповещатель с мигающим режимом работы или с постоянным свечением табло.
  • «ЭКРАН-СУ-ККВ» - световой эвакуационный указатель с постоянным свечением табло.

Дополнительные секции:

  • К1 - оповещатели ЭКРАН-С-ККВ, ЭКРАН-СУ-ККВ, ЭКРАН-СЗ-ККВ поставляются без дополнительных секций.
  • К2 - с дополнительной свето-информационной секцией с надписью «АВТОМАТИКА ОТКЛЮЧЕНА» (по умолчанию) или другой по заявке.
  • К3 - с дополнительной звуковой секцией с надписью «АВТОМАТИКА ОТКЛЮЧЕНА» (по умолчанию) или другой по заявке.
  • К4 - с дополнительной светозвуковой секцией с надписью «АВТОМАТИКА ОТКЛЮЧЕНА» (по умолчанию) или другой по заявке.

Оповещатели ЭКРАН-С/СЗ/СУ-ККВ - имеет встроенную коммутационную коробку с 3 вводными отверстиями и могут комплектоваться вводными устройствами (от 1 до 3). По умолчанию ЭКРАН-С/СЗ/СУ-ККВ комплектуется 2 заглушками и одним вводным устройством на выбор.

Стандартный комплект поставки

Общая комплектация оповещателя ЭКРАН-ККВ с постоянно присоединенной внешней взрывозащищенной клеммной коробкой:

  • Оповещатель.
  • Дюбель, саморез.
  • Ключ шестигранный S4.
  • Коробка ККВ-07е-К.
  • Кабельный ввод.
  • Кольцо уплотнительное (по заявке)
    • d6-8 мм для кабелей Ø6-8 мм;
    • d8-10 мм для кабелей Ø8-10 мм;
    • d10-12 мм для кабелей Ø10-12 мм.
  • Шайба d10 мм или d12 мм.
  • Заглушка.
  • Ключ шестигранный S2,5.
  • Спец. ключ для крышки.
  • Паспорт.
  • Сертификат соответствия ПБ.
  • Сертификат соответствия ТР ТС.

Дополнительная комплектация, опции

Варианты кабельных вводов:

  • ШТ 1/2" - штуцер для трубной разводки с резьбой G½".
  • ШТ 3/4" - штуцер для трубной разводки с резьбой G¾".
  • КВБ12 - кабельный ввод для бронированного кабеля с диаметром брони до 12 мм.
  • КВБ17 - кабельный ввод для бронированного кабеля с диаметром брони до 17 мм.
  • КВМ15 - кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм.
  • КВМ20 - кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм.
  • ЗГ - оконечная заглушка.

По заказу табло ЭКРАН-С-ККВ, ЭКРАН-СУ-ККВ, ЭКРАН-СЗ-ККВ могут комплектоваться козырьком.
