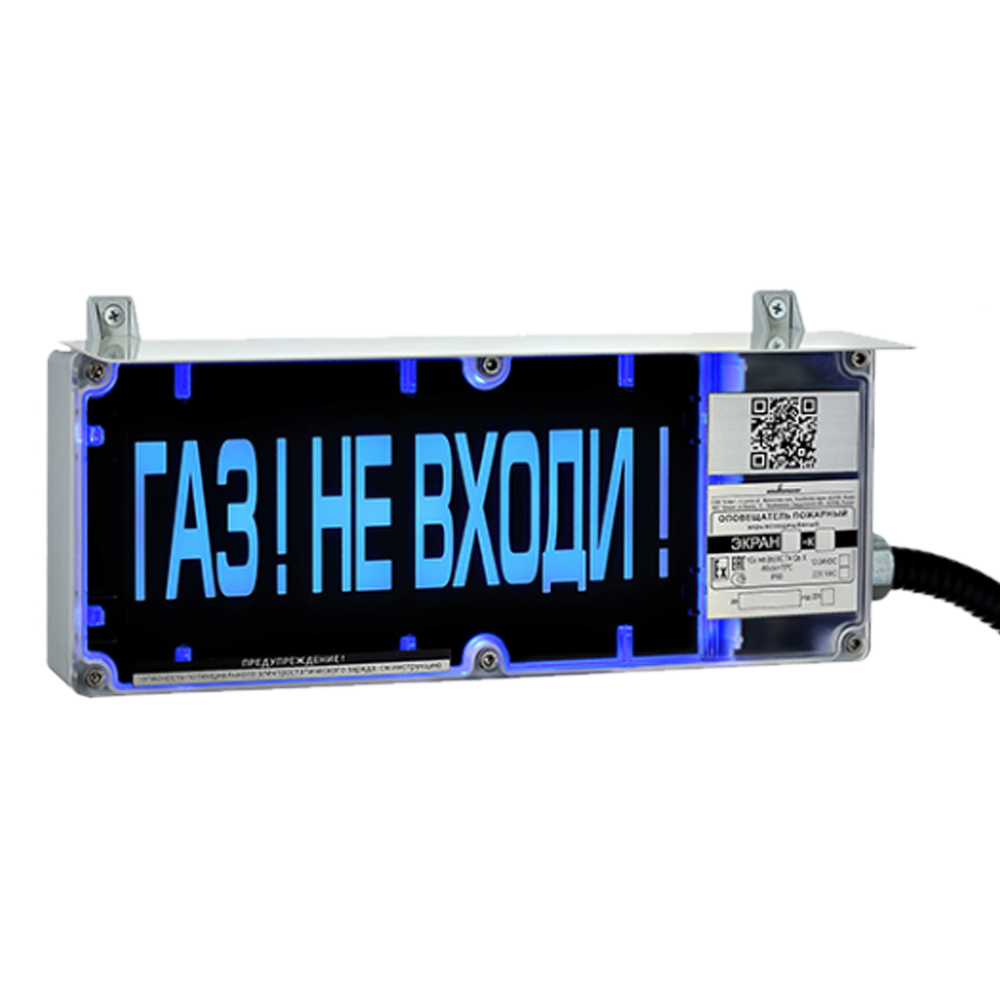

ЭКРАН-С, ЭКРАН-СУ, ЭКРАН-СЗ табло световые взрывозащищенные

Скачать PDF

Тип устройства оповещения: Световое, Светозвуковое

Питание: = 12...24 В, ~ 100...240 В

Звуковое давление на расстоянии 1 м: 100 дБ

Цвет свечения: Белый, Желтый, Красный

Маркировка взрывозащиты: 1ExdmbibIICT4GbХ

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные световые табло ЭКРАН-С, ЭКРАН-СУ, ЭКРАН-СЗ предназначены для работы в качестве светового или светозвукового средства оповещения, информационных указателей в системах пожарной сигнализации и обеспечивают подачу светового и звукового сигналов во взрывоопасных зонах.

Особенности световых табло ЭКРАН-С, ЭКРАН-СУ, ЭКРАН-СЗ:

  • В световых табло есть доступные потребителю функции (перемычки):
    • изменение режима СВЕТ мигание / постоянное свечение (для основной секции);
    • изменение режима ЗВУК тон1 / тон2 (только для ЭКРАН со звуковой функцией);
    • изменение  потребляемой  мощности,  режимы «ЯРКО» / «Пониженного потребления» (ПП, с падением яркости).
  • Размеры информационного поля основной секции 250х100  мм.
  • Текст надписи - по заказу. Цвет свечения основной секции оповещателя: красный, желтый или белый.
  • Частота  мигания  светового  табло  основной  секции  при  снятой  перемычке «СВЕТ» находится в диапазоне 0,5...2,0 Гц.
  • Световой  сигнал  оповещателя  контрастно  различим  при  освещённости  до 1500 лк в телесном угле 90 градусов с расстояния 15 метров.

Технические характеристики

Тип источника света Сверхъяркие светодиоды
Климатическое исполнение (диапазон рабочих температур) -60...+75°C, У1
Исполнение по степени защиты IP66
Габаритные размеры 390х170х60 мм
Вес 2,5 кг

Структура обозначения, пример заказа

ЭКРАН-С
12
Кр
Ч
ПОЖАР
L каб. 3 м
L м.р. 3 м
К1
-
1 шт

Количество

Наличие козырька: без обозначения - отсутствует, с козырьком

Дополнительные секции: К1, К2, К3, К4 (см. Варианты исполнений)

Длина металлорукова: без обозначения - 1,5 м (по умолчанию), до 30 метров - по заявке

Длина кабеля: без обозначения - 1,5 м (по умолчанию), до 30 метров - по заявке

Текст надписи основной секции

Цвет фона: Ч - черный, З - зеленый, К - красный, Б - белый

Цвет свечения надписи основной секции: Кр - красный, Жел - желтый, Бел - белый

Напряжение питания: 12 - 12...24 В DC (по умолчанию); 220 - 100...240 В AC, 50-60 Гц

Наименование модели: ЭКРАН-С3, ЭКРАН-С, ЭКРАН-СУ (см. Варианты исполнений)

Варианты исполнений

  • «ЭКРАН-С3» - светозвуковой оповещатель с мигающим режимом работы или с постоянным свечением табло со звуковым давлением не менее 100 дБ/м.
  • «ЭКРАН-С» - световой оповещатель с мигающим режимом работы или с постоянным свечением табло.
  • «ЭКРАН-СУ» - световой эвакуационный указатель с постоянным свечением табло.

Дополнительные секции:

  • К1 - оповещатели ЭКРАН-С, ЭКРАН-СУ, ЭКРАН-СЗ поставляются без дополнительных секций.
  • К2 - с дополнительной свето-информационной секцией с надписью «АВТОМАТИКА ОТКЛЮЧЕНА» (по умолчанию) или другой по заявке.
  • К3 - с дополнительной звуковой секцией с надписью «АВТОМАТИКА ОТКЛЮЧЕНА» (по умолчанию) или другой по заявке.
  • К4 - с дополнительной светозвуковой секцией с надписью «АВТОМАТИКА ОТКЛЮЧЕНА» (по умолчанию) или другой по заявке.

Удлинение металлорукава и кабеля:

В стандартной комплектации оповещатели и указатели «ЭКРАН» поставляются с выведенным кабелем в металлорукаве длиной 1,5 метра. При необходимости, длина кабеля и металлорукава может быть изменена от 1,5  до 30 метров. В заявке необходимо указать длину кабеля (L каб.) и длину металлорукава (L м.р.).

Стандартный комплект поставки

Общая комплектация оповещателя ЭКРАН с постоянно присоединенным кабелем в металлорукаве:

  • Оповещатель.
  • Дюбель, саморез.
  • Муфта.
  • Ключ шестигранный S4.
  • Паспорт.
  • Сертификат соответствия ПБ.
  • Сертификат соответствия ТР ТС.

Дополнительная комплектация, опции

По заказу табло ЭКРАН-С, ЭКРАН-СУ, ЭКРАН-СЗ могут комплектоваться козырьком.
