A131 система звуковых оповещателей

Скачать PDF

Тип устройства оповещения: Звуковое

Питание: = 24 В, ~ 115 В, ~ 230 В

Звуковое давление на расстоянии 1 м: 131 дБ

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Мощная система звуковых сирен A131 подходит для оповещения открытых пространств на фабриках, заводах и других объектах, территорий с высоким фоновым шумом, а так же для других случаев, когда требуется большой охват территории. Имеется возможность установки различных конфигураций, при использовании до 4-х сирен.

Особенности системы звуковых оповещателей A131:

  • Устройство с высокой выходной мощностью, эффективно в условиях повышенной шумности. Устанавливаются на высоте 10-15 метров над рабочей поверхностью или на 2 м выше самой высокой преграды в радиусе 50 м.
  • На выбор предлагается 45 различных сигналов на 3-х ступенях сигнализации, в том числе различные национальные сигналы, которые могут использоваться в системах пожарной сигнализации, безопасности, общей сигнализации, где мощность существующего оборудования не достаточна или оно нуждается в расширении.
  • Система оповещения А131 подходит как для крепления на мачту, так и для крепления на стену. Имеют защиту от внешних воздействий IP66, что делает данные устройства пригодными для использования при неблагоприятных условиях.
  • Сирены электронные А131 имеют опцию подключения батареи резервного питания. Данный источник питания гарантирует включение аварийного сигнала даже при потере напряжения в стационарной сети: 30 дней в режиме ожидания и 30 минут в рабочем режиме.
  • Оповещатели управляются с помощью кнопок на пульте управления или посредством дистанционного пульта связанного с другими системами с помощью обычного или телефонного кабеля или радио сигнала.
  • Система звуковых сирен поставляется с кабелем 10 м для соединения с управляющим блоком (возможен заказ большей длины кабеля).
  • Крепление - регулируемый U-образный кронштейн.

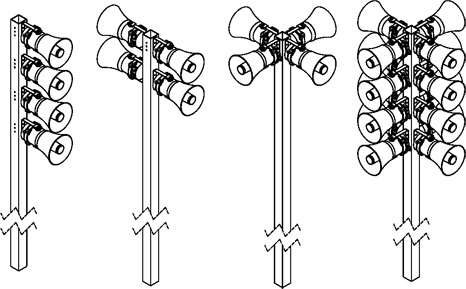

Способы креплений

Технические характеристики

Материалы изготовления Копрус: алюминий LM6, фосфатированный, с порошковым покрытием.
Рупор: ударопрочный огнестойкий пластик UL94 V0 & 5VA класс FR ABS
Климатическое исполнение (диапазон рабочих температур) -20...+55°C
Исполнение по степени защиты IP66
Вес Сирена: 4,7 кг
Блок управления: 1,5 кг (на 1 сигнализатор), 2,9 кг (на 4 сигнализатора)

Структура обозначения, пример заказа

A131
AC
24
G
1

Количество сигнализаторов: 1, 2, 3, 4 (см. Варианты исполнений)

Цвет корпуса - серый

Напряжение питания: =24 В, ~115 В, ~230 В (см. Варианты исполнений)

Переменный или постоянный ток: AC, DC

Наименование модели

Варианты исполнений

Тип

Напряжение

Диапазон

Код заказа

Ток

1 Сигнализатор

24 В DC

18-30 В DC

A131DC24G1

3,20A

1 Сигнализатор

115 В AC

90-264 В AC

A131AC230G1

0,78A

1 Сигнализатор

230 В AC

90-264 В AC

A131AC230G1

0,39A

2 Сигнализатора

24 В DC

18-30 В DC

A131DC24G2

6,50A

2 Сигнализатора

115 В AC

90-264 В AC

A131AC230G2

1,60A

2 Сигнализатора

230 В AC

90-264 В AC

A131AC230G2

0,78A

3 Сигнализатора

24 В DC

18-30 В DC

A131DC24G3

9,80A

3 Сигнализатора

115 В AC

90-264 В AC

A131AC230G3

3,90A

3 Сигнализатора

230 В AC

90-264 В AC

A131AC230G3

1,50A

4 Сигнализатора

24 В DC

18-30 В DC

A131DC24G4

13,2A

4 Сигнализатора

115 В AC

90-264 В AC

A131AC230G4

4,20A

4 Сигнализатора

230 В AC

90-264 В AC

A131AC230G4

1,95A



Выбор ступени
Система А131 имеет возможность переключения ступеней сигнализации напряжением положительной (+ve) или отрицательной (-ve) полярности.

Для отрицательного напряжения нужно установить перемычку так, чтобы она замыкала центральный и –ve контакты. Для положительного центральный и +ve.

В соответствии с выбранным режимом переключения требуется подключить питание к клеммам S2 и S3. Следует помнить, что при одновременном замыкании 2-й и 3-й ступени, последняя имеет приоритет.

Для переключения ступеней сигнализации в системах переменного напряжения, нужно замкнуть клемму –ve на S2 и S3 на плате.

Ступень 1

Описание сигнала

Ступень 2

Ступень 3

Сигнал 1

Непрерывный сигнал 340 Гц

Сигнал 2

Сигнал 5

Сигнал 2

Переменный сигнал 800/1000 Гц, смена сигнала каждые 0,25 с

Сигнал 17

Сигнал 5

Сигнал 3

Нарастающий сигнал 500/1200 Гц, длительность 3 с, пауза 0,5 с

Сигнал 2

Сигнал 5

Сигнал 4

Воющий сигнал 800/1000 Гц, частота переключения 1 Гц

Сигнал 6

Сигнал 5

Сигнал 5

Непрерывный сигнал 2400 Гц

Сигнал 3

Сигнал 20

Сигнал 6

Воющий сигнал 2400/2900 Гц, частота переключения 7 Гц

Сигнал 7

Сигнал 5

Сигнал 7

Воющий сигнал 2400/2900 Гц, частота переключения 1 Гц

Сигнал 10

Сигнал 5

Сигнал 8

Воющий сигнал 500/1200/500 Гц, частота переключения 0.3 Гц

Сигнал 2

Сигнал 5

Сигнал 9

Сигнал, имитирующий звук «работающей пилы» 1200/500 Гц, в теч.1 с - сигнал «покинуть платформу»

Сигнал 15

Сигнал 2

Сигнал 10

Переменный сигнал 2400/2900 Гц, смена сигнала через 2 Гц

Сигнал 7

Сигнал 5

Сигнал 11

Прерывистый сигнал 1000 Гц, продолжительность 1 с, пауза 1 с

Сигнал 2

Сигнал 5

Сигнал 12

Переменный сигнал 800/1000 Гц, смена частоты каждые 1,14 с

Сигнал 4

Сигнал 5

Сигнал 13

Прерывистый сигнал 2400 Гц, продолжительность 1 с, пауза 1 с

Сигнал 15

Сигнал 5

Сигнал 14

Прерывистый сигнал 800 Гц, продолжительность 0,25 с, пауза 1 с

Сигнал 4

Сигнал 5

Сигнал 15

Непрерывный сигнал 800 Гц

Сигнал 2

Сигнал 5

Сигнал 16

Прерывистый сигнал 660 Гц, продолжительность 150 мс, пауза 150 мс.

Сигнал 18

Сигнал 5

Сигнал 17

Переменный сигнал 544 Гц (100 мс) / 440 Гц (400 mc)-NF S 32-001

Сигнал 2

Сигнал 27

Сигнал 18

Прерывистый сигнал 660 Гц, продолжительность 1,8 с, пауза 1,8 с.

Сигнал 2

Сигнал 5

Сигнал 19

Воющий сигнал 1400 Гц - 1600 Гц с возраст, каждую 1 с - с понижением через каждые 0,5 с - NFC48- 265

Сигнал 2

Сигнал 5

Сигнал 20

Непрерывный сигнал 660 Гц

Сигнал 2

Сигнал 5

Сигнал 21

Переменный сигнал 554 Гц / 440 Гц смена частоты каждую 1 с

Сигнал 2

Сигнал 5

Сигнал 22

Прерывистый сигнал 544 Гц, продолжительность 0,875 с, пауза 0,875 с

Сигнал 2

Сигнал 5

Сигнал 23

Прерывистый сигнал 800 Гц, продолжительность 0,5 с, пауза 0,5 с

Сигнал 6

Сигнал 5

Сигнал 24

Высокотональный зуммер 800/1000 Гц, частота переключения 50 Гц

Сигнал 29

Сигнал 5

Сигнал 25

Высокотональный зуммер 2400/2900 Гц, частота переключения 50 Гц

Сигнал 29

Сигнал 5

Сигнал 26

Имитация колокольного звона

Сигнал 2

Сигнал 15

Сигнал 27

Непрерывный сигнал 554 Гц

Сигнал 26

Сигнал 5

Сигнал 28

Непрерывный сигнал 440 Гц

Сигнал 2

Сигнал 5

Сигнал 29

Воющий сигнал 800/1000 Гц частота переключения 7 Гц

Сигнал 7

Сигнал 5

Сигнал 30

Непрерывный сигнал 300 Гц

Сигнал 2

Сигнал 5

Сигнал 31

Воющий сигнал 660/1200 Гц частота переключения 1 Гц

Сигнал 26

Сигнал 5

Сигнал 32

Двойной звонок

Сигнал 26

Сигнал 15

Сигнал 33

Прерывистый сигнал 745 Гц частота переключения 1 Гц

Сигнал 2

Сигнал 5

Сигнал 34

Переменный сигнал 1000/2000 Гц, смена частоты каждые 0,5 с - сигнал тревоги Сингапура

Сигнал 38

Сигнал 45

Сигнал 35

Прерывистый сигнал 420 Гц, продолжительностью 0,625 с, пауза 0,625 с - Австралийский предупредительный сигнал

Сигнал 36

Сигнал 5

Сигнал 36

Сигнал, имитирующий звук «работающей пилы» 500-1200 Гц, продолжительностью 3,75 с, пауза 0,25 с - Австралийский сигнал эвакуации

Сигнал 35

Сигнал 5

Сигнал 37

Непрерывный сигнал 1000 Гц - опасность ядовитого отравления

Сигнал 9

Сигнал 45

Сигнал 38

Непрерывный сигнал 2000 Гц

Сигнал 34

Сигнал 45

Сигнал 39

Прерывистый сигнал 800 Гц, продолжительность 0,25 с; пауза 1 с

Сигнал 23

Сигнал 17

Сигнал 40

Переменный сигнал 544 Гц (100 мс) / 440 Гц (400 мс) -NFS 32-001

Сигнал 31

Сигнал 27

Сигнал 41

Имитация электромеханической сирены медленное нарастание до 1200 Гц

Сигнал 2

Сигнал 5

Сигнал 42

Имитация электромеханической сирены - медленное нарастание до 800 Гц

Сигнал 2

Сигнал 5

Сигнал 43

Непрерывный сигнал 1200 Гц

Сигнал 2

Сигнал 5

Сигнал 44

Имитация электромеханической сирены медленное нарастание до 2400 Гц

Сигнал 2

Сигнал 5

Сигнал 45

Прерывистый сигнал 1 КГц, продолжительность 1 с, пауза 1 с - PFEER Общая тревога

Сигнал 38

Сигнал 34
