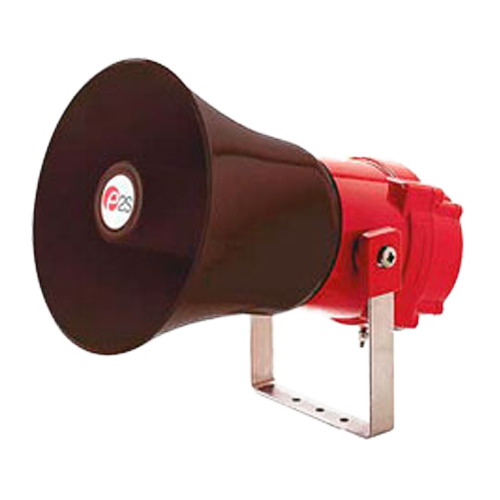

BExDS120 сирены сигнальные взрывозащищенные

Скачать PDF

Тип устройства оповещения: Звуковое

Питание: = 12 В, = 24 В, = 48 В, ~ 115 В, ~ 230 В

Звуковое давление на расстоянии 1 м: 117 дБ

Маркировка взрывозащиты: 1ExdIICT4, 2ExdeIICT4

Цена (без учета НДС): По запросу руб.

Описание

Сирены электрические BExDS120 предназначены для подачи предупредительных сигналов  во взрывоопасных зонах промышленных предприятий и строительных объектов с присутствием в атмосфере горючих газов.

Особенности взрывозащищенных сигнальных сирен BExDS120:

  • Маркировка взрывозащиты:
    • 1ExdIICT4Gb, ExtbIIICT100°CDb (-50°C≤tamb≤+55°C).
    • 1ExdIIBT4Gb, ExtbIIICT115°C Db (-50°C≤tamb≤+70°C).
    • 2ExdeIICT4Gc, ExtbIIICT100°C Db (-50°C≤tamb≤+55°C).
    • 2ExdeIIBT4Gc, ExtbIIICT115°C Db (-50°C≤tamb≤+70°C).
  • На выбор предлагается 32 варианта различных сигналов на 3-х ступенях сигнализации.
  • Регулировка уровня громкости (кроме версии 12В)
  • Два резьбовых отверстия М20х1.5 для кабельных вводов.
  • Укомплектован одной сертифицированной заглушкой.
  • Возможна поставка в комплекте с кабельными вводами.
  • Монтажная скоба из нержавеющей стали.
  • Клеммы для входного и транзитного кабеля.
  • Клеммы для проводников сечением от 0,5 до 2,5 мм2.

Технические характеристики

Эффективная дальность звучания 200 м на частоте 1 кГц
Материалы изготовления Алюминий морского исполнения LM6 (корпус), ударопрочный поликарбонат UL94 V0 & 5VA класс FR ABS (рупор)
Климатическое исполнение (диапазон рабочих температур) -50...+70°C
Исполнение по степени защиты IP66, IP67
Вес 3,2 кг (DC); 3,4 кг (AC)

Структура обозначения, пример заказа

BExDS120
D
48
DC

Переменный или постоянный ток: AC, DC

Напряжение питания: =12, =24, =48 ~115, ~230 (см. Варианты исполнений)

Взрывозащищенная оболочка

Наименование модели

Варианты исполнений

Напряжение

Звуковой сигнализатор

диапазон ток

12 В DC

±25%

850 мА

24 В DC

±25%

800 мА

48 В DC

±25%

420 мА

115 В AC, 50/60 Гц

±10%

180 мА

230 В AC, 50/60 Гц

±10%

90 мА



Варианты сигналов

Ступень 1

Описание

Ступень 2

Ступень 3

T 1

Непрерывный сигнал 1000 Гц - опасность ядовитого отравления

Т 31

Т 11

T 2

Переменный сигнал 800/1000 Гц, смена сигнала каждые 0,25 с

Т17

Т 5

T 3

Нарастающий сигнал 500/1200 Гц, длительность 0,3 Гц, смена сигнала каждые 0,5 с

Т 2

Т 5

T 4

Воющий сигнал 800/1000 Гц, частота переключения 1 Гц

Т 6

Т 5

T 5

Непрерывный сигнал 2400 Гц

Т 3

Т 27

T 6

Воющий сигнал 2400/2900 Гц, частота переключения 7 Гц

Т 7

Т 5

T 7

Воющий сигнал 2400/2900 Гц, частота переключения 1 Гц

Т 10

Т 5

T 8

Воющий сигнал 500/1200/500 Гц, частота переключения 0,3 Гц

Т 2

Т 5

T 9

Сигнал, имитирующий звук «работающей пилы» 1200/500 Гц, частота переключения 1 Гц

Т 15

Т 2

T 10

Переменный сигнал 2400/2900 Гц, смена сигнала через 2 Гц

Т 7

Т 5

T 11

Прерывистый сигнал общей тревоги 1000 Гц, частота переключения 0,5 Гц

Т 31

Т 1

T 12

Переменный сигнал 800/1000 Гц, смена сигнала через 0,875 Гц

Т 4

Т 5

T 13

Прерывистый сигнал 2400 Гц, частота переключения 1 Гц

Т 15

Т 5

T 14

Прерывистый сигнал 800 Гц через 0,25 с, частота переключения 1 с

Т 4

Т 5

T 15

Непрерывный сигнал 800 Гц

Т 2

Т 5

T 16

Прерывистый сигнал 660 Гц, 150 мс, частота переключения 150 мс

Т 18

Т 5

T 17

Переменный сигнал 544 Гц (100 мс)/440 Гц (400 мс)

Т 2

Т 27

T 18

Прерывистый сигнал 660 Гц, 1,8 с, частота переключения 1,8 мс

Т 2

Т 5

T 19

Нарастающий сигнал  от 1400 Гц  до 1600 Гц с возраст, каждую 1 с - с понижением через каждые 0,5 с

Т 2

Т 5

T 20

Непрерывный сигнал 660 Гц

Т 2

Т 5

T 21

Переменный сигнал 554/440 Гц, смена сигнала через 1 Гц

Т 2

Т 5

T 22

Переменный сигнал 554 Гц, смена сигнала через 0,875 Гц

Т 2

Т 5

T 23

Пульсирующий сигнал 800 Гц, с частотой 2 Гц

Т 6

Т 5

T 24

Воющий сигнал 800/1000 Гц, частота переключения 50 Гц

Т 29

Т 5

T 25

Воющий сигнал 2400/2900 Гц, частота переключения 50 Гц

Т 29

Т 5

T 26

Имитация колокольного звона

Т 2

Т 1

T 27

Непрерывный сигнал 554 Гц

Т 26

Т 5

T 28

Непрерывный сигнал 440 Гц

Т 2

Т 5

T 29

Воющий сигнал 800/1000 Гц, частота переключения 7 Гц

Т 7

Т 5

T 30

Прерывистый сигнал 420 Гц, продолжительностью 0,625 с, пауза 0,625 с - Австралийский предупредительный сигнал

Т 32

Т 5

T 31

Сигнал «покинуть платформу» 1200/500 Гц, частота переключения 1 Гц

Т 11

Т 1

T 32

Воющий сигнал 500/1200 Гц, продолжительностью 3,75  через 0,25 с, частота переключения 15 Гц

Т 26

Т 1

Стандартный комплект поставки

  • BExDS120 сирена сигнальная взрывозащищенная.
  • Техническая документация.
