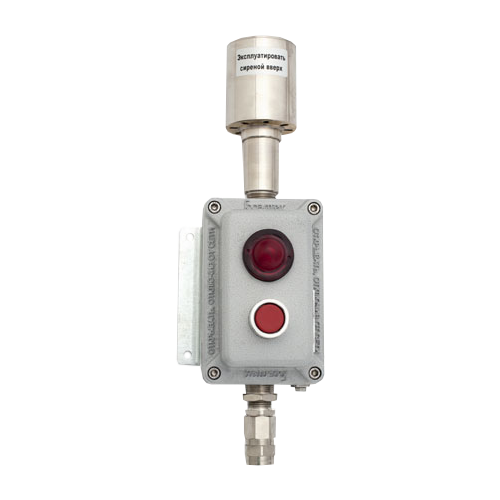

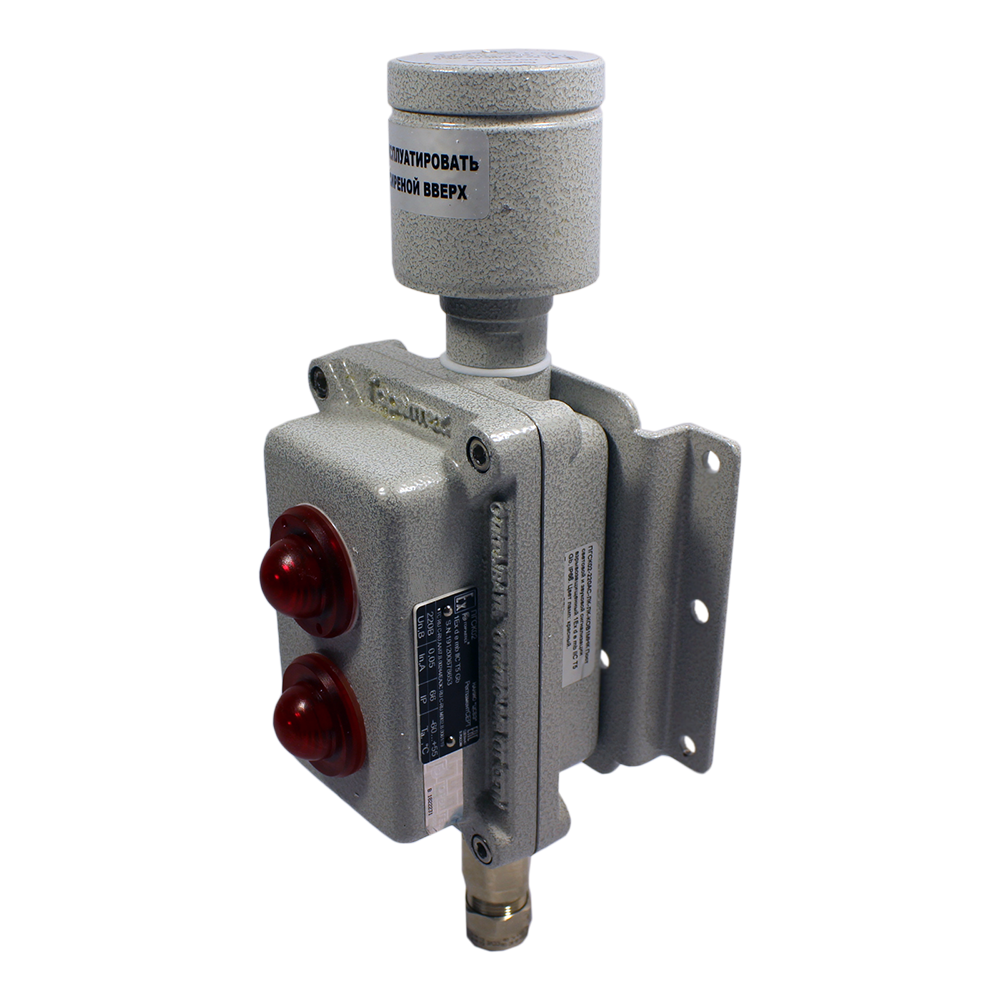

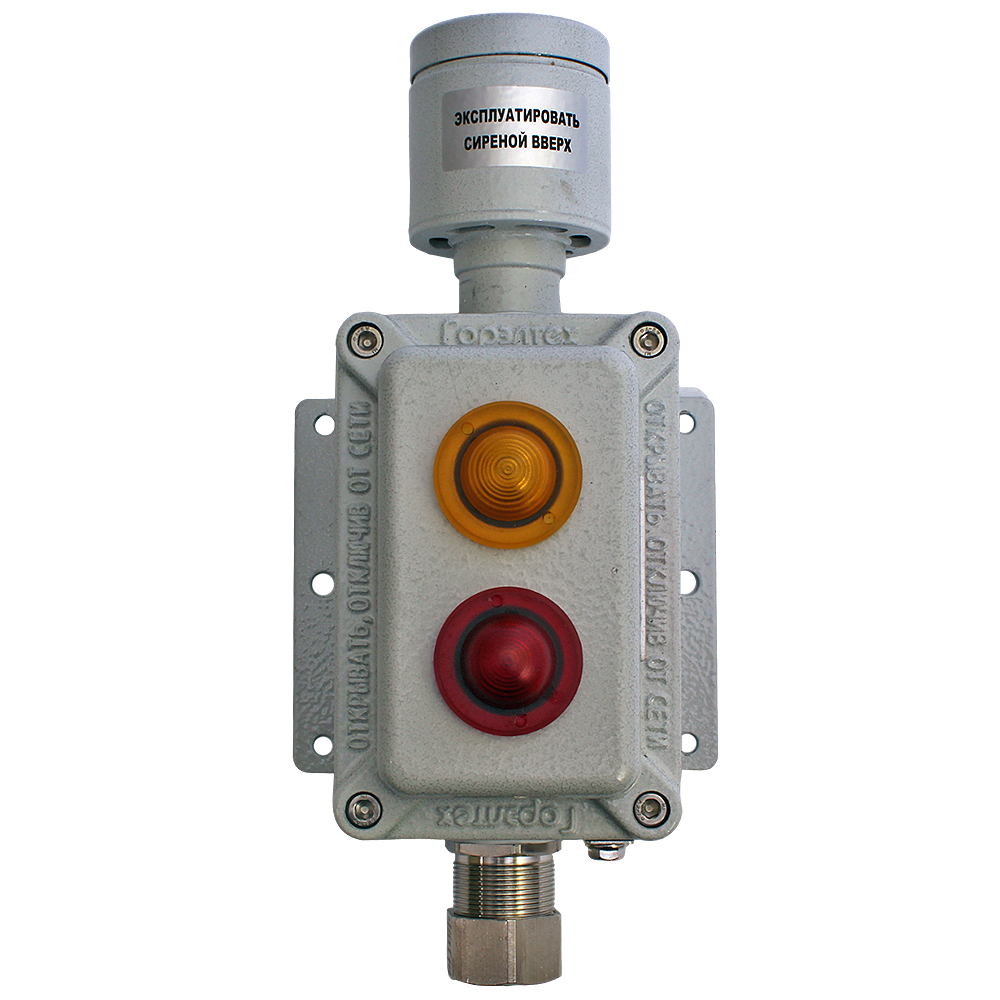

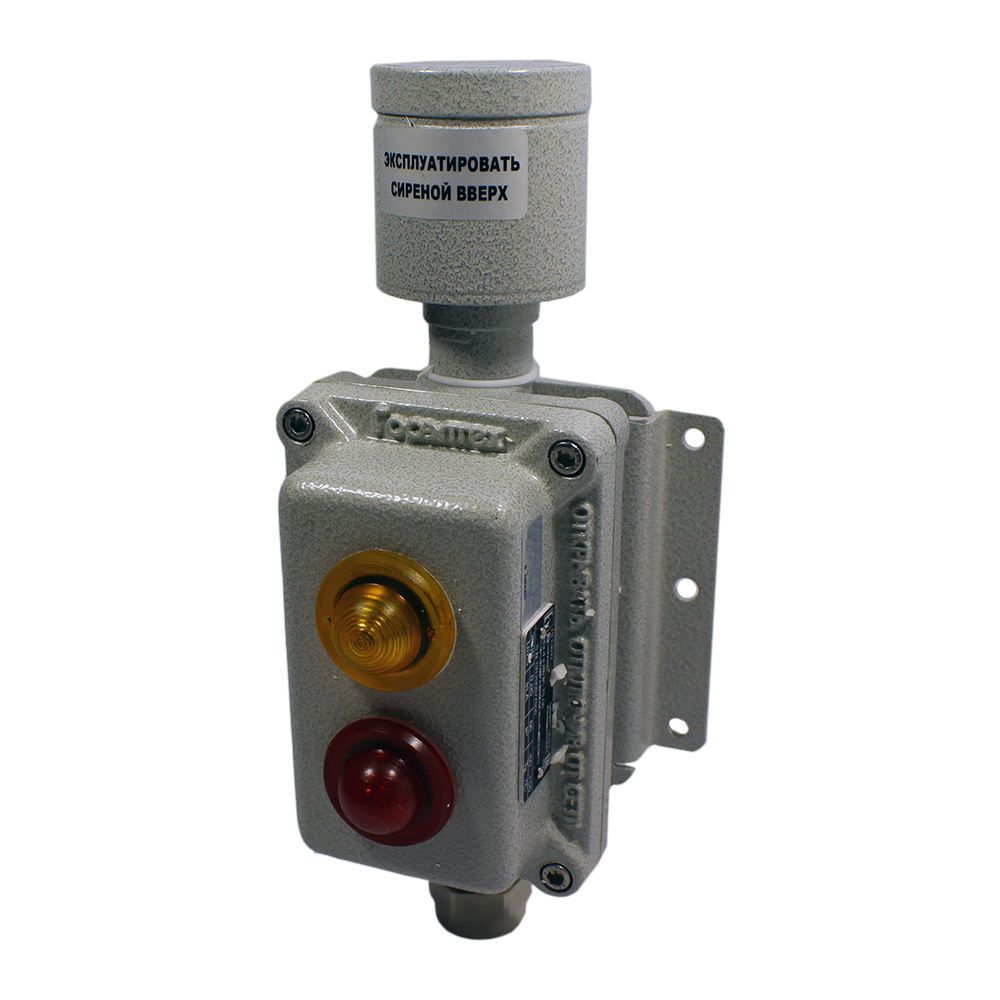

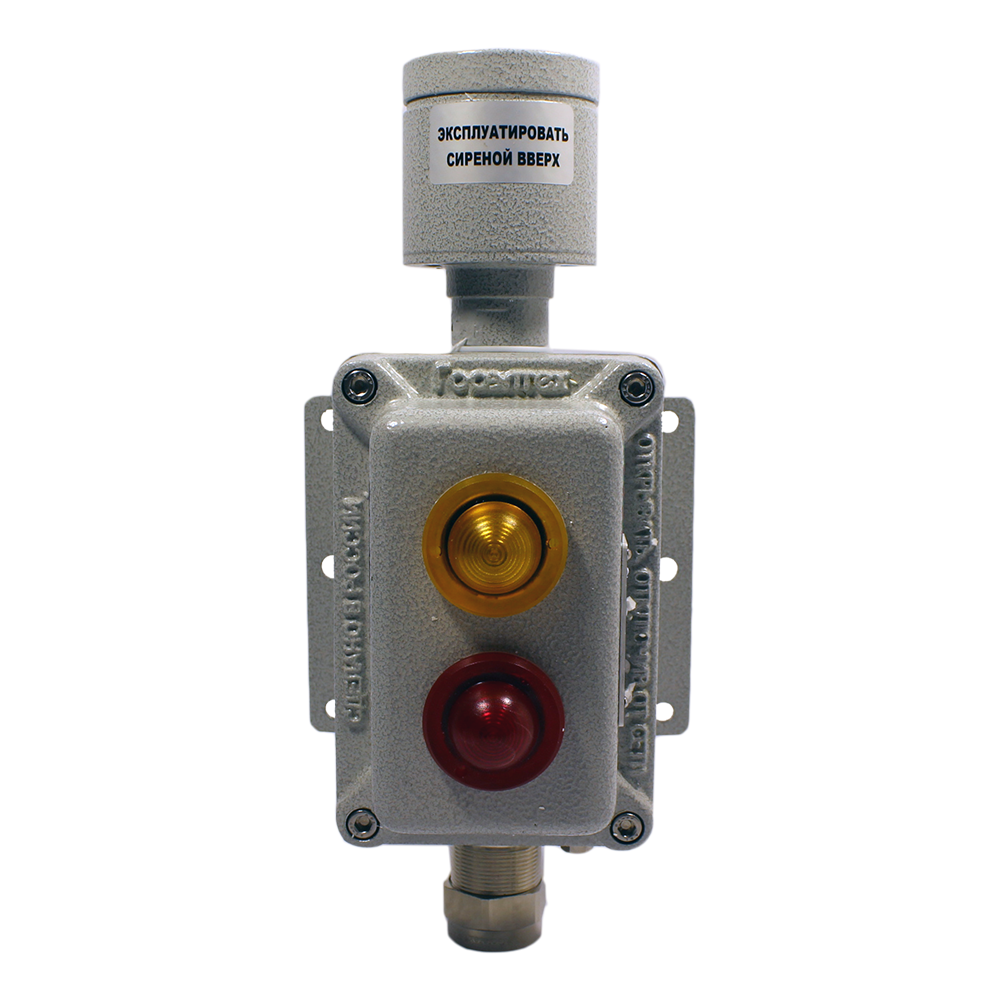

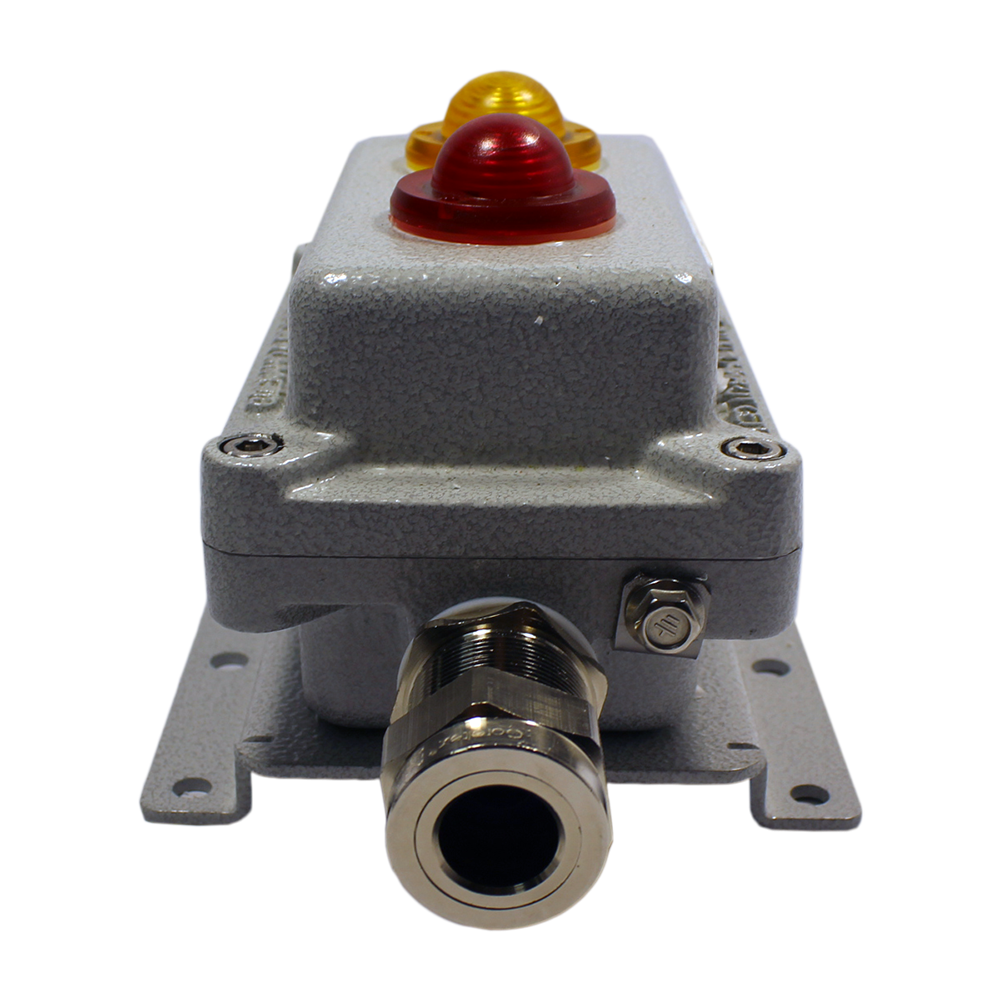

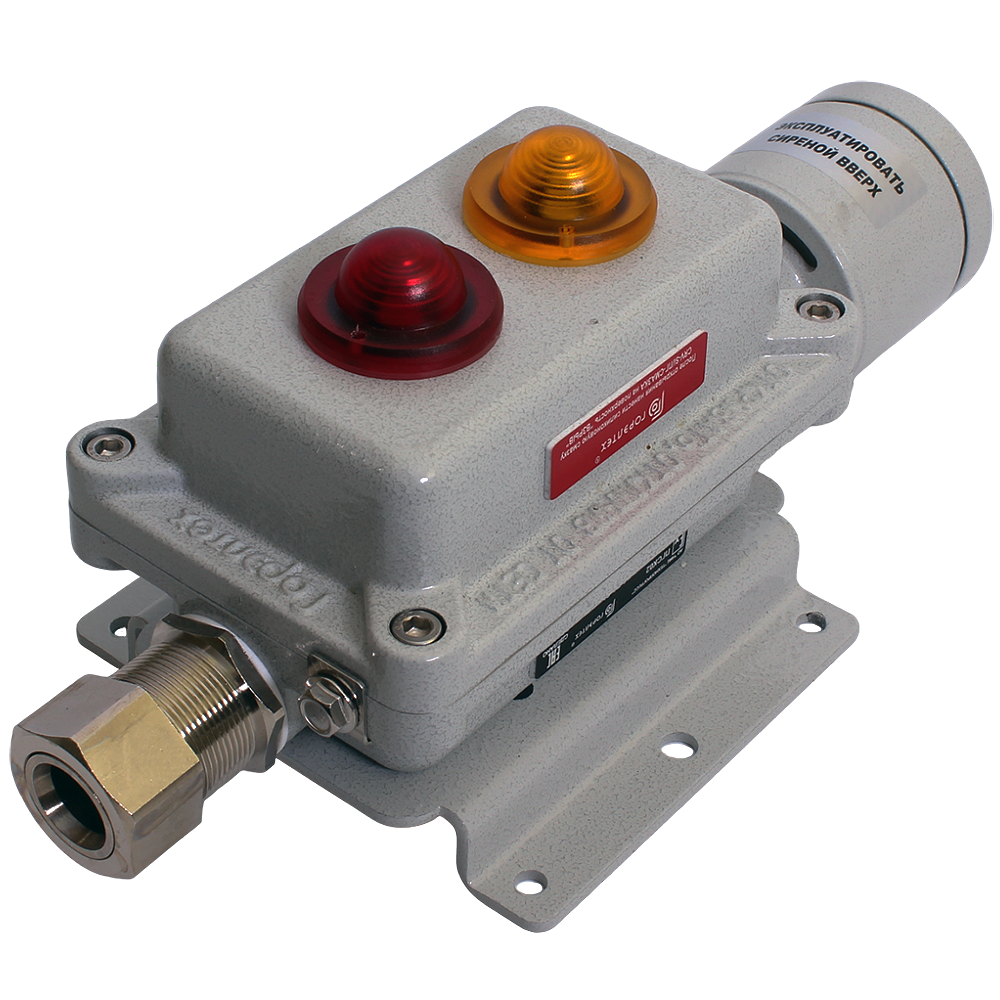

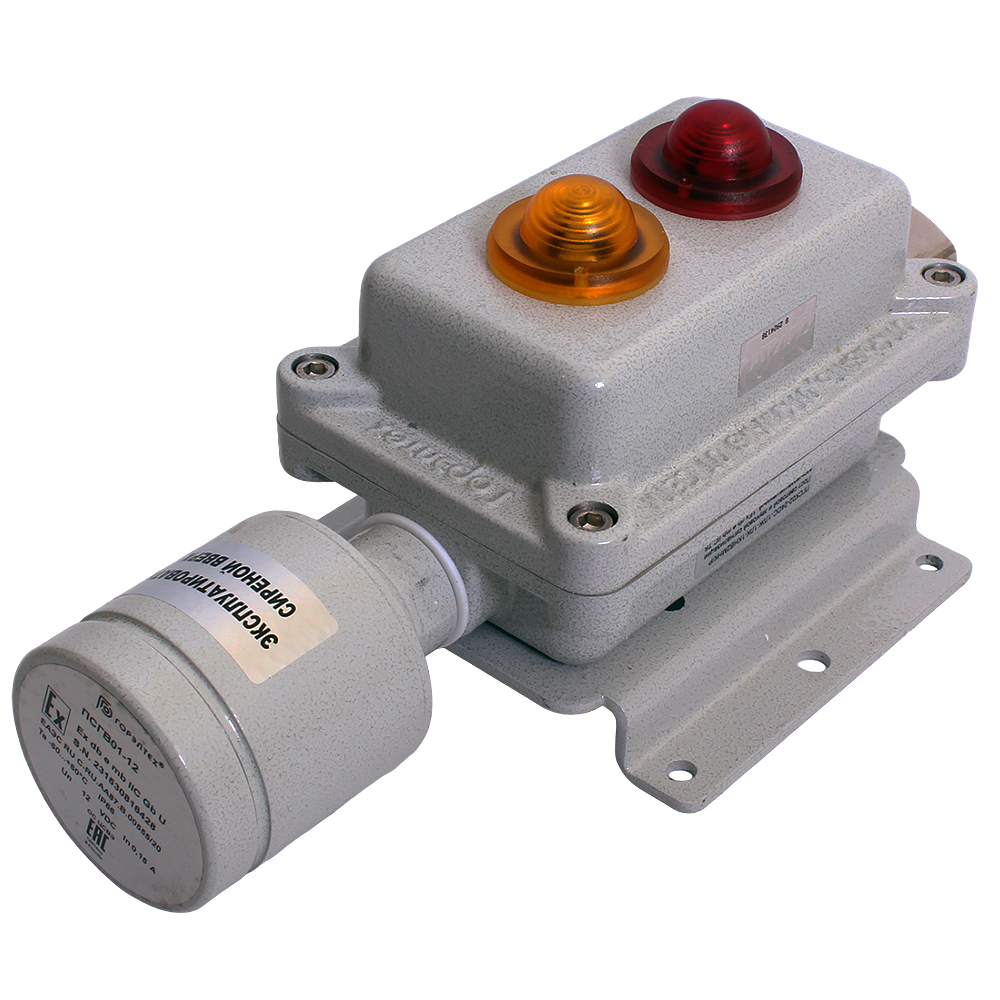

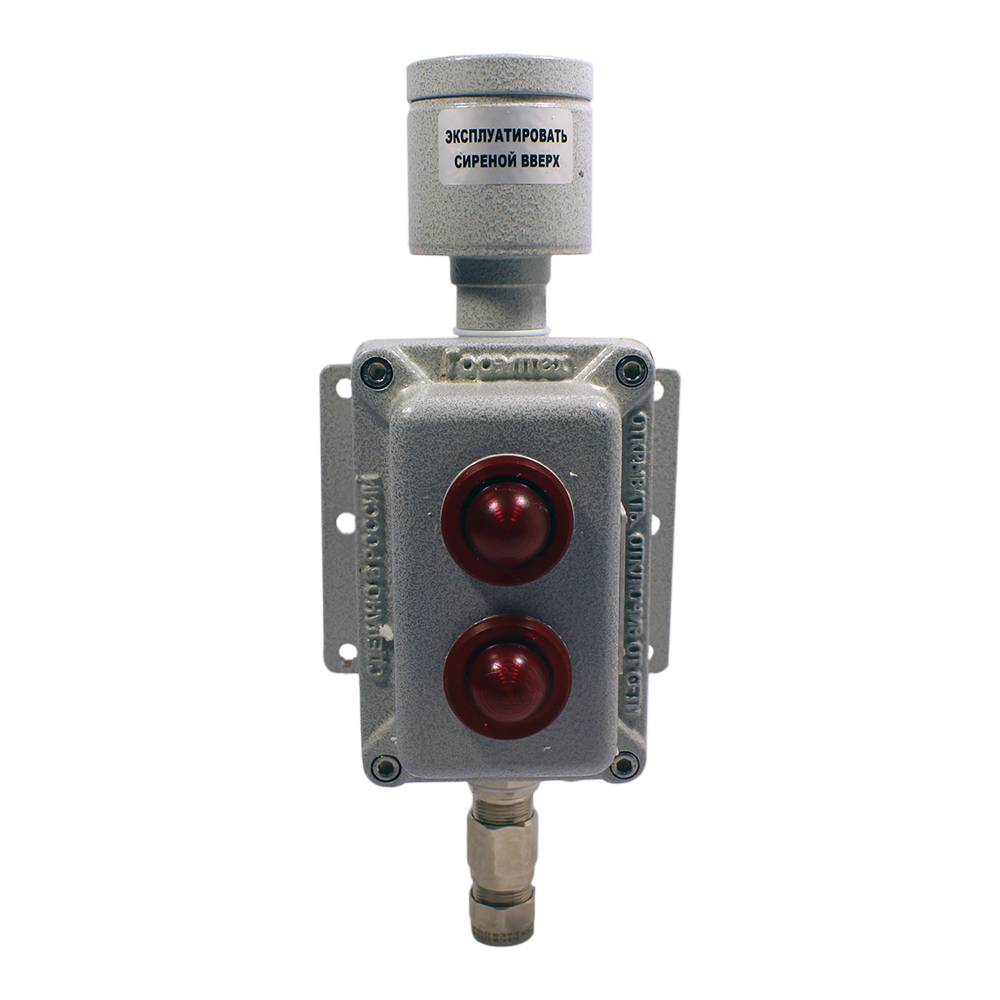

ПГСК02 посты световой и звуковой сигнализации взрывозащищенные

Скачать PDF

Тип устройства оповещения: Светозвуковое

Питание: = 12 В, = 24 В, ~ 220 В

Звуковое давление на расстоянии 1 м: 102 дБ, 106 дБ

Цвет свечения: Желтый, Зеленый, Красный, Синий

Маркировка взрывозащиты: 1ExdeIICT5, 1ExdeIICT6, РВExdIMb

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные посты светозвуковой сигнализации ПГСК02 относятся к средствам оповещения специального назначения. Применяются во взрывоопасных зонах в охранно-пожарной и других системах сигнализаций.

Максимальный уровень звукового давления 106 Дб, 102 Дб (для рудничного исполнения). Посты поставляются с различными кабельными вводами.

Области применения ПГСК02:

  • Добыча и транспортировка нефти.
  • Добыча и транспортировка газа.
  • Нефтеперерабатывающие заводы НПЗ.
  • Химические заводы.
  • Черная (ЧМ) и цветная металлургия (ЦМ).
  • Целлюлозно-бумажная промышленность.
  • Пищевая промышленность.
  • Оборонная промышленность.
  • Энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство).
  • Водоснабжение.
  • Канализация.
  • АЭС, обогатительные фабрики и др.

Взрывоопасные зоны помещений и наружных установок и рудники, неопасные по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующим применение электрооборудования во взрывоопасных и невзрывоопасных зонах на опасных производственных объектах I, II, III, IV классов опасности.

Применение взрывозащищенных постов звуковой сигнализации ПГСК02 с высоким уровнем выходного сигнала на больших и/или шумных площадях, означает эффективную сигнализацию с сильным и точным уровнем сигнала.

Согласно ГОСТ Р МЭК 60073-2000 звуковые сигналы могут использоваться в случаях, когда:

  • необходимо привлечь внимание оператора;
  • закодированная информация будет короткой, простой и переходной;
  • информация требует немедленного или зависимого от времени ответа;
  • применение визуальных сигналов ограничено;
  • критичность ситуации вызывает необходимость дополнительной или избыточной информации.

Соответствие стандартам

ГОСТ 12.2.007.0-75, ГОСТ Р МЭК 60079-0-2011, ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.10-2002 (МЭК 60079-11:1999), ГОСТ 30852.17-2002 (МЭК 60079-18:1992), ГОСТ IEC 61241-1-1-2011, ГОСТ 30852.20-2002, ТР ТС 012/2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ПБ 05- 618-03, ПБ 03-553-03.

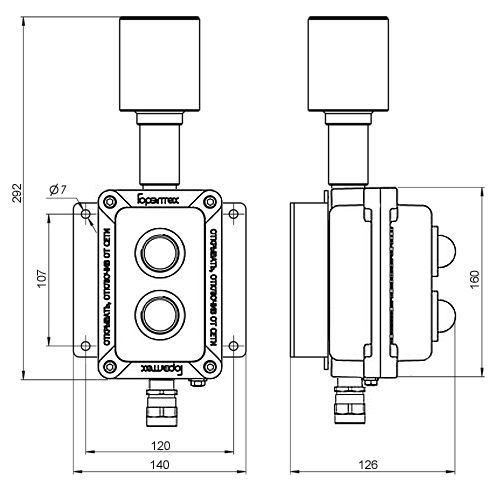

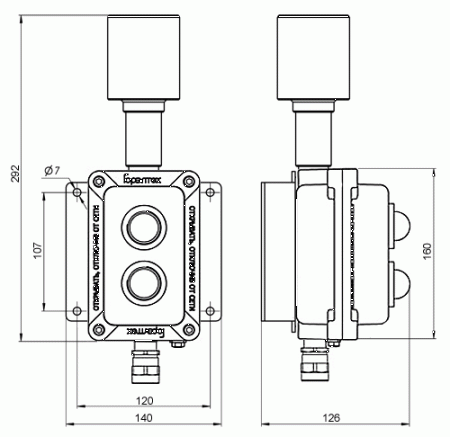

Габаритный чертеж

Габаритный чертеж ПГСК02

Технические характеристики

Режим работы Продолжительный
Потребляемый ток 190 мА
Материалы изготовления Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66
Вес 4 кг

Структура обозначения, пример заказа

ПГСК02
Л
К
Л
Ж
=12В
Х
СВП

Опции, аксессуары и исполнения (см. таблицу Дополнительная комплектация)

Типоразмер кабельного ввода

Напряжение питания:
=12 В - 12 DC;
=24 В - 24 DC
~220 В - 220 AC

Цвет лампы:
Красный - К
Желтый - Ж
Зеленый - З
Черный (для кнопки) - Ч

Тип элемента управления/индикации:
Лампа - Л
Кнопка - К

Цвет лампы:
Красный - К
Желтый - Ж
Зеленый - З
Черный (для кнопки) - Ч

Тип элемента управления/индикации:
Лампа - Л
Кнопка - К

Наименование модели

Дополнительная комплектация, опции

Шильд с надписью заказчика

/НАДПИСЬ «…»

Шильды со световозвращающим покрытием

/СВП

Антиконденсатное покрытие

/АП

Исполнение кнопки извещателя с защитой от случайного нажатия

/ЗСН

Окрашивание внешней поверхности в цвет по требованию заказчика

/RAL (код)
