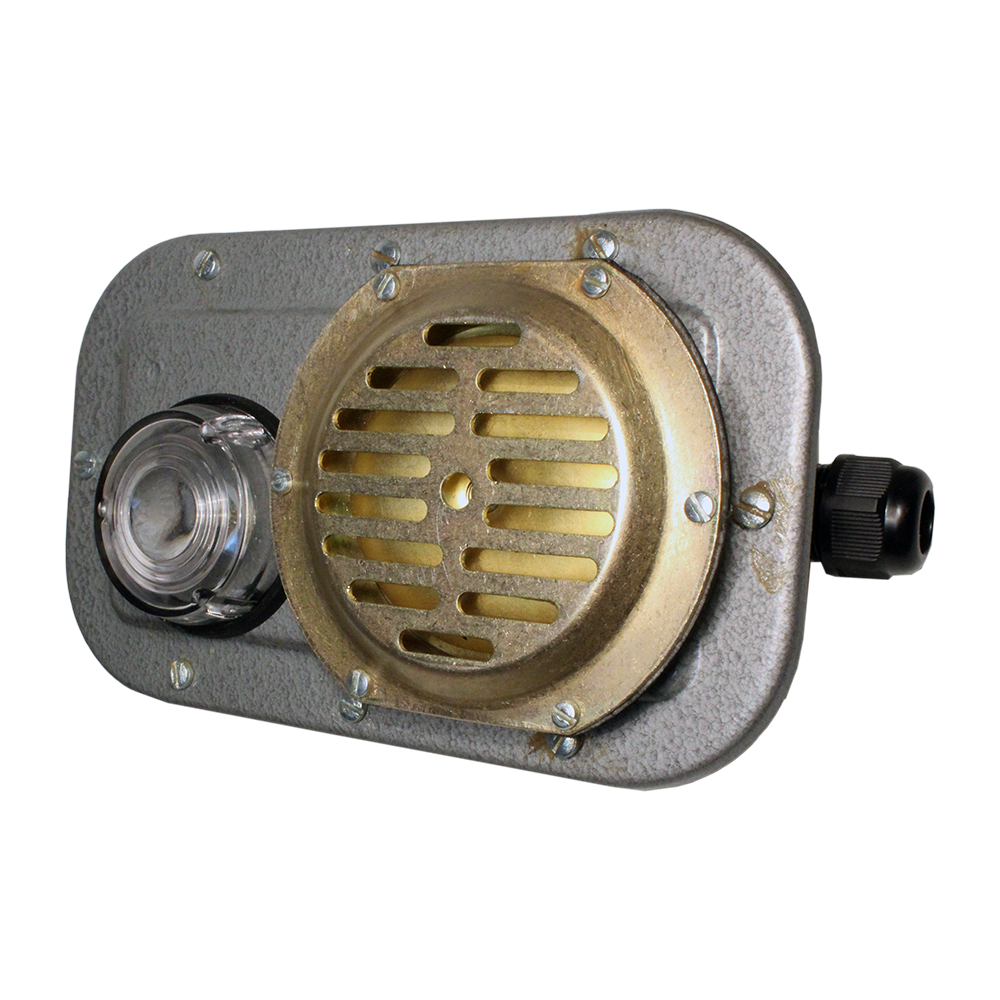

ПАСО1-П посты световой и звуковой сигнализации с пьезоизлучателем

Скачать PDF

Тип устройства оповещения: Звуковое

Питание: = 12 В, = 18 В, = 24 В, ~ 24 В, ~ 36 В, ~ 127 В, ~ 220 В

Звуковое давление на расстоянии 1 м: 110 дБ

Цвет свечения: Желтый, Зеленый, Красный

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Посты световой и звуковой сигнализации с пьезоизлучателем ПАСО1-П предназначены для предупреждающей и аварийной звуковой и световой сигнализации в пожарной и охранной системах оповещения, при размещении их в стационарных установках и на подвижных транспортных средствах.

Особенности постов светозвуковой сигнализации ПАСО1-П:

  • Положение постов в пространстве - без ограничений.
  • Конструктивно посты состоят из индикатора световой сигнализации, блока подачи звуковых сигналов, которые расположены на крышке. На корпусе расположен ввод для подсоединения кабеля диаметром от 8 до 14 мм. Связь между световой и звуковой сигнализацией осуществляется блоком электронных преобразований, работающем на микропроцессорном управлении.
  • В качестве индикатора световой сигнализации использован индикатор высокой яркости КИПМ20, шестикристальный с двумя цветами сигнализации.
  • Подача звукового сигнала осуществляется пьезокерамическим динамиком PCT-G5720 фирмы KEPO.
  • Частотная характеристика сигналов:
    • от 1500 до 4500 с частотой 1 Гц;
    • от 2400 до 2900 с частотой 2 Гц;
    • от 2500 до 3500 с частотой 4 Гц.
  • Яркость по оси - 2000 мкд.
  • Номинальный ток контактных зажимов - 0,04 А.

Режимы работы: совмещенный режим, состоящий из трёх ступеней сигнализации:

  • Несущая частота в первом режиме  1500-4500 Гц с частотой модуляции 1 Гц.
  • Во втором режиме  - 2400-2900 Гц с частотой модуляции 2 Гц.
  • В третьем режиме - 2500-3500 Гц  с частотой модуляции 4 Гц.

При подаче первого управляющего сигнала - первый режим частоты для пьезокерамического динамика и повторно-кратковременный режим желтого или зеленого источника свечения с частотой 1 Гц.

При подаче второго управляющего сигнала - второй режим частоты для пьезокерамического динамика и повторно-кратковременный режим желтого или зеленого источника свечения с частотой 2 Гц.

При подаче третьего управляющего сигнала -  третий режим частоты для пьезокерамического динамика и непрерывный режим красного источника свечения.

Первый управляющий сигнал является одновременно питанием платы.

Технические характеристики

Режим работы Непрерывный, Повторно-кратковременный
Тип источника света Светодиодные лампы
Потребляемая мощность 5 Вт
Материалы изготовления Сталь
Климатическое исполнение (диапазон рабочих температур) -50...+50°C, ОМ1, У1
Исполнение по степени защиты IP54
Вес 2,0 кг

Структура обозначения, пример заказа

ПАСО1
П
4
3
Ж
К
У1

Климатическое исполнение: У1, ОМ1

Цвет свечения второго сигнализатора: К - красный

Цвет свечения первого светового сигнализатора: Л - зеленый; Ж - желтый

Исполнение по режиму работы: 3 -совмещенный

Напряжение питания (см. Варианты исполнений)

Тип исполнения: с пьезокерамическим динамиком

Наименование модели

Варианты исполнений

Наименование

Значение

Номинальное напряжение переменного тока частотой сети 50 или 60 Гц, В

24, 36, 127, 220

Код заказа: 1 - 24 В; 2 - 36 В; 3 - 127 В; 4 - 220 В

Номинальное напряжение постоянного тока, В

12, 24, 110, 220

Код заказа: 5 - 12 В; 6 - 18 В; 7 - 24 В

Стандартный комплект поставки

  • Пост светозвуковой сигнализации ПАСО1-П.
  • Паспорт.
