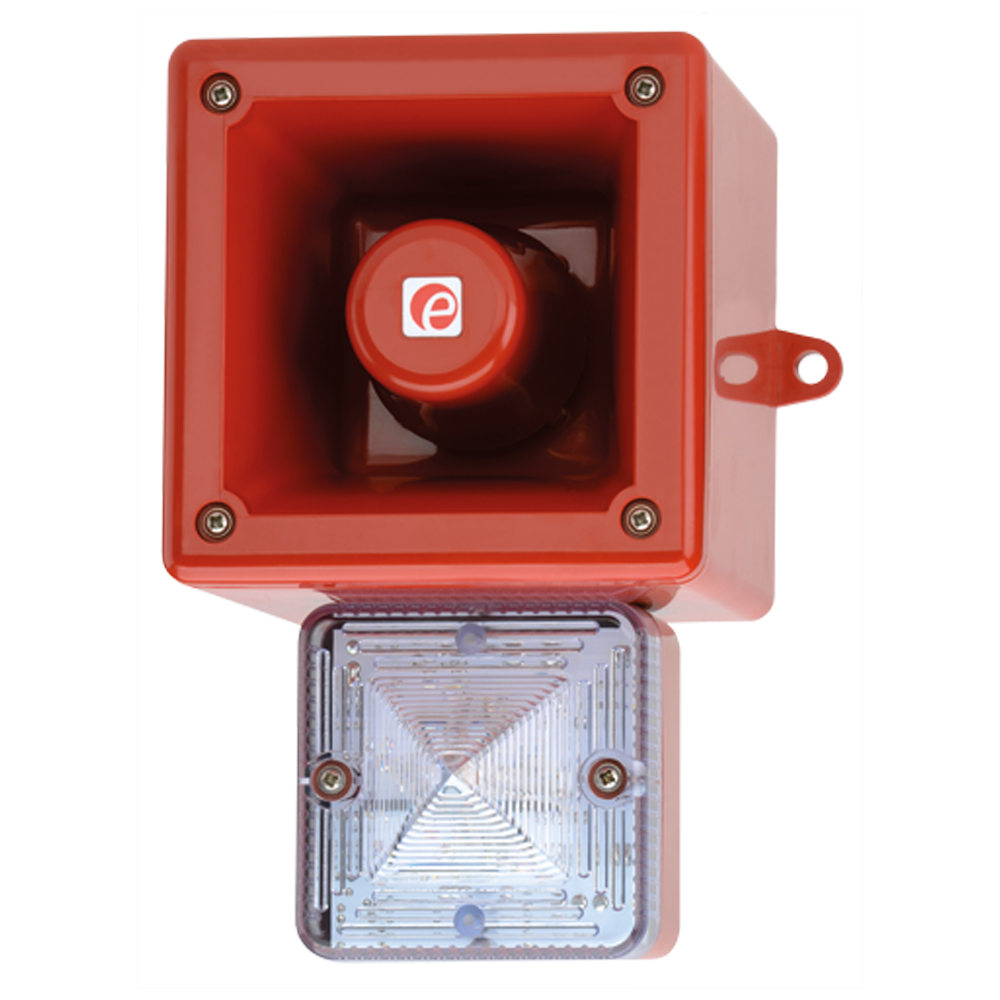

AL105NX AlertAlarm сигнализаторы светозвуковые с ксеноновой лампой

Скачать PDF

Тип устройства оповещения: Светозвуковое

Питание: = 24 В, = 48 В, ~ 24 В, ~ 115 В, ~ 230 В

Звуковое давление на расстоянии 1 м: 105 дБ

Цвет свечения: Белый, Желтый, Зеленый, Красный, Оранжевый, Синий, Фиолетовый

Маркировка взрывозащиты: Нет

Цена (без учета НДС): См. прайс-лист руб.

Описание

Светозвуковые сигнализаторы AL105NX AlertAlarm с ксеноновой лампой обеспечивают звуковую, световую и светозвуковую сигнализацию (комбинированную) на больших расстояниях в производственных условиях промышленных предприятий, в системах аварийной сигнализации, а также в охранных системах.

Особенности сигнализаторов AL105NX AlertAlarm:

  • Устройство с высокой выходной мощностью, эффективно в условиях повышенной шумности.
  • На выбор предлагается 32 варианта различных сигналов на 3-х ступенях светозвуковой сигнализации.
  • Регулировка уровня громкости.
  • Автоматическая синхронизация в различных системах оповещения с несколькими сиренами.
  • Защита от подключения обратной полярности.
  • Удобный и просторный доступ к клеммным зажимам.
  • Места для установки кабельных вводов на периметрах и с тыльной стороны корпуса.
  • Монтажные отверстия по трафарету BESA.
  • Возможна поставка в комплекте с кабельными вводами.
  • Клеммы для входного и транзитного кабеля.
  • Клеммы для проводников сечением от 0,5 до 1,5 мм2.

Технические характеристики

Эффективная дальность звучания 60 м на частоте 1 кГц
Тип источника света Ксеноновая лампа
Световая энергия 5 Дж (энергия импульса)
Сила света 250 кд
Материалы изготовления Ударопрочный поликарбонат UL94 V0 & 5VA класс FR ABS (корпус)
Климатическое исполнение (диапазон рабочих температур) -25...+55°C
Исполнение по степени защиты IP66
Вес 0,95 кг (DC); 1,20 кг (AC)

Структура обозначения, пример заказа

AL105NX AlertAlarm
AC
24
R
M

Цвет линзы: A - оранжевый (янтарный), B - синий, C - прозрачный, G - зеленый, M - фиолетовый (пурпурный), R - красный, Y - желтый

Цвет корпуса: G - серый, R - красный, W - белый

Напряжение питания: =24 В, =48 В, ~24 В, ~115 В, ~230 В (см. Варианты исполнений)

Переменный или постоянный ток: AC, DC

Наименование модели

Варианты исполнений

Напряжение

Диапазон

Ток

24 В DC

-

10-30 В DC

25 мА

48 В DC

- 35-60 В DC 50 мА

24 В AC

50/60 Гц ±10% 40 мА

115 В AC

50/60 Гц

±10%

20 мА

230 В AC

50/60 Гц

±10%

15 мА



Варианты сигналов

Ступень 1

Описание сигнала

Ступень 2

Ступень 3

Сигнал 1

Непрерывный сигнал 340 Гц

Сигнал 2

Сигнал 5

Сигнал 2

Переменный сигнал 800/1000 Гц, смена сигнала каждые 0,25 с

Сигнал 17

Сигнал 5

Сигнал 3

Нарастающий сигнал 500/1200 Гц, длительность 3 с, пауза 0,5 с

Сигнал 2

Сигнал 5

Сигнал 4

Воющий сигнал 800/1000 Гц, частота переключения 1 Гц

Сигнал 6

Сигнал 5

Сигнал 5

Непрерывный сигнал 2400 Гц

Сигнал 3

Сигнал 20

Сигнал 6

Воющий сигнал 2400/2900 Гц, частота переключения 7 Гц

Сигнал 7

Сигнал 5

Сигнал 7

Воющий сигнал 2400/2900 Гц, частота переключения 1 Гц

Сигнал 10

Сигнал 5

Сигнал 8

Воющий сигнал 500/1200/500 Гц, частота переключения 0.3 Гц

Сигнал 2

Сигнал 5

Сигнал 9

Сигнал, имитирующий звук «работающей пилы» 1200/500 Гц, в теч.1 с - сигнал «покинуть платформу»

Сигнал 15

Сигнал 2

Сигнал 10


Переменный сигнал 2400/2900 Гц, смена сигнала через 2 Гц

Сигнал 7

Сигнал 5

Сигнал 11

Прерывистый сигнал 1000 Гц, продолжительность 1 с, пауза 1 с

Сигнал 2

Сигнал 5

Сигнал 12

Переменный сигнал 800/1000 Гц, смена частоты каждые 1,14 с

Сигнал 4

Сигнал 5

Сигнал 13

Прерывистый сигнал 2400 Гц, продолжительность 1 с, пауза 1 с

Сигнал 15

Сигнал 5

Сигнал 14

Прерывистый сигнал 800 Гц, продолжительность 0,25 с, пауза 1 с

Сигнал 4

Сигнал 5

Сигнал 15

Непрерывный сигнал 800 Гц

Сигнал 2

Сигнал 5

Сигнал 16


Прерывистый сигнал 660 Гц, продолжительность 150 мс, пауза 150 мс.

Сигнал 18

Сигнал 5

Сигнал 17

Переменный сигнал 544 Гц (100 мс) / 440 Гц (400 мс)-NF S 32-001

Сигнал 2

Сигнал 27

Сигнал 18

Прерывистый сигнал 660 Гц, продолжительность 1,8 с, пауза 1,8 с.

Сигнал 2

Сигнал 5

Сигнал 19

Воющий сигнал 1400 Гц - 1600 Гц с возраст, каждую 1 с - с понижением через каждые 0,5 с - NFC48- 265

Сигнал 2

Сигнал 5

Сигнал 20

Непрерывный сигнал 660 Гц

Сигнал 2

Сигнал 5

Сигнал 21

Переменный сигнал 554 Гц / 440 Гц смена частоты каждую 1 с

Сигнал 2

Сигнал 5

Сигнал 22

Прерывистый сигнал 544 Гц, продолжительность 0,875 с, пауза 0,875 с

Сигнал 2

Сигнал 5

Сигнал 23

Прерывистый сигнал 800 Гц, продолжительность 0,5 с, пауза 0,5 с

Сигнал 6

Сигнал 5

Сигнал 24

Высокотональный зуммер 800/1000 Гц, частота переключения 50 Гц

Сигнал 29

Сигнал 5

Сигнал 25

Высокотональный зуммер 2400/2900 Гц, частота переключения 50 Гц

Сигнал 29

Сигнал 5

Сигнал 26

Имитация колокольного звона

Сигнал 2

Сигнал 15

Сигнал 27

Непрерывный сигнал 554 Гц

Сигнал 26

Сигнал 5

Сигнал 28

Непрерывный сигнал 440 Гц

Сигнал 2

Сигнал 5

Сигнал 29

Воющий сигнал 800/1000 Гц частота переключения 7 Гц

Сигнал 7

Сигнал 5

Сигнал 30

Непрерывный сигнал 300 Гц

Сигнал 2

Сигнал 5

Сигнал 31

Воющий сигнал 660/1200 Гц частота переключения 1 Гц

Сигнал 26

Сигнал 5

Сигнал 32

Два Т-звонка

Сигнал 26

Сигнал 15

Стандартный комплект поставки

  • AL105NX AlertAlarm сигнализатор светозвуковой.
  • Техническая документация.
