ТСВ-1 табло световые взрывозащищенные

Скачать PDF

Тип устройства оповещения: Световое

Питание: = 12 В, = 24 В, ~ 220 В

Цвет свечения: Белый, Желтый, Зеленый, Красный, Синий, Черный

Маркировка взрывозащиты: 1ExdIIBT6

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные световые табло ТСВ-1 предназначены для круглосуточной выдачи прерывистой световой текстовой или знаковой тревожной сигнализации в системах пожарной сигнализации и пожаротушения при совместной работе с приёмно-контрольными устройствами.

Особенности световых табло ТСВ-1:

  • Тревожный световой сигнал контрастно различим при его освещённости до 2500 лк в телесном угле 90° с расстояния 15 метров.
  • Текст надписи, цвет надписи и цвет фона (контрастный цвет) определяется заказчиком.
  • Размер  надписи не менее 245х95 мм.
  • Табло модели ТСВ-1-12 имеет три режима работы, доступных потребителю в процессе эксплуатации:
    • мигание с частотой 0,5...5,0 Гц при подаче постоянного напряжения питания;
    • мигание с частотой напряжения питания;
    • мигание с частотой 0...10 Гц от внешнего управляющего сигнала напряжением 5...24 В, поданному по третьему проводу.
  • Табло ТСВ-1 выпускаются  под  техническим  наблюдением  Российского  Морского  Регистра судоходства.
  • Световые индикаторы поставляются с кабельными  вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для прокладки кабеля в трубе (Т) с присоединительной резьбой Gѕ, (возможна поставка с присоединительной резьбой GЅ). В комплект каждого кабельного ввода входят резиновые уплотнения для кабеля диаметрами 6 – 8, 8 – 10, 10 – 12 и 12 – 14 мм.
  • Световые табло имеют два симметрично расположенных кабельных ввода, любой из которых может быть заглушен.
  • Максимальное сечение проводов, подключаемых к клеммам табло, 2,5 мм2.

Технические характеристики

Режим работы Продолжительный
Время непрерывной работы 120 мин.
Потребляемая мощность Не более 6 Вт (для всех моделей); не более 10 Вт (ТСВ-1С)
Материалы изготовления Нержавеющая сталь, алюминиевый сплав
Климатическое исполнение (диапазон рабочих температур) ХЛ1
Исполнение по степени защиты IP66

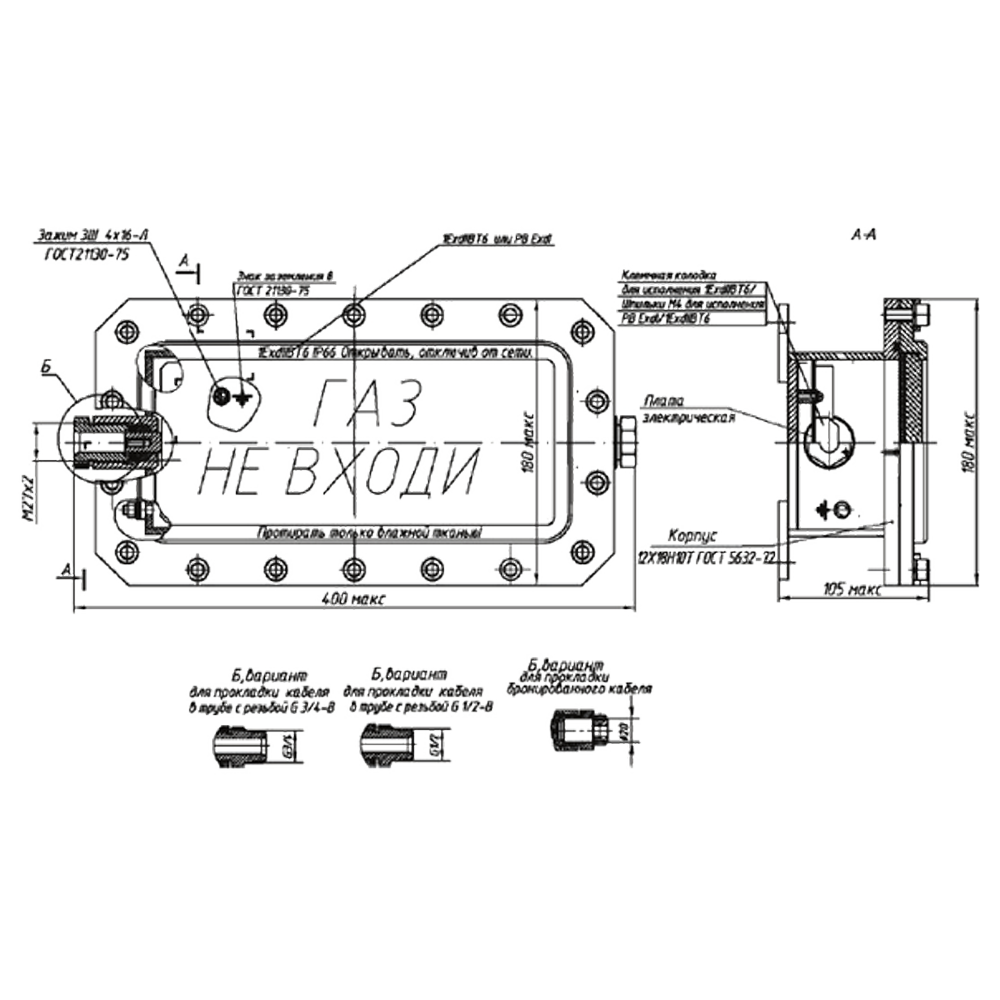

Габаритные размеры 400х180х100 мм
Вес 9,5 кг (корпус из нержавеющей стали); 5,5 кг (корпус из алюминиевого сплава)

Структура обозначения, пример заказа

ТСВ-1
МР
220
Н
Т1/2
-
К/Ч
ПОЖАР

Текст надписи

Цвет свечения надписи/цветфона: К - красный; З - зеленый; Ж - желтый; С - синий; Б - белый (для ТСВ-1С не применяется); Ч - чёрный (только фон)

Диаметр подключаемых кабелей: без обозначения - от 6 до 14 мм; 18 - для кабелей диаметром от 14 до 18 мм (для моделей ТСВ-1Р не применяется)

Тип штуцера кабельного ввода (резьбовой заглушки): Т, Т1/2, К, Б, ЕхЗУ-25, ЕхЗУ-М27 (см. Варианты исполнений)

Материал корпуса: Н - нержавеющая сталь; А - алюминиевый сплав

Напряжение питания:
12: =10...26 В
220: ~220 В, 50 Гц

Шифр для табло, изготавливаемых под техническим надзором Российского Морского Регистра Судоходства

Наименование модели: ТСВ-1, ТСВ-1С (см. Варианты исполнений)

Варианты исполнений

Модификации световых табло ТСВ-1 различаются по условиям эксплуатации:

  • ТСВ-1 - диапазон температуры эксплуатации: -55...+70°С.
  • ТСВ-1С - табло для применения в условиях повышенной освещённости.

Табло поставляются с кабельными вводами различных исполнений:

  • Т - под прокладку кабеля в трубе, резьба на штуцере G 3/4-B.
  • Т1/2 - под прокладку кабеля в трубе, резьба на штуцере G 1/2-B (используется для кабелей диаметром до 12 мм).
  • К - для  открытой прокладки кабеля.
  • Б - под бронированный кабель.
  • ЕхЗУ-25 - резьбовая заглушка вместо кабельного ввода, резьба на корпусе М25х1,5.
  • ЕхЗУ-М27 - резьбовая заглушка вместо кабельного ввода, резьба на корпусе М27х2.

Стандартный комплект поставки

  • Табло световое взрывозащищенное ТСВ-1.
  • Паспорт.
  • Руководство по эксплуатации.
  • Комплект ЗИП.
