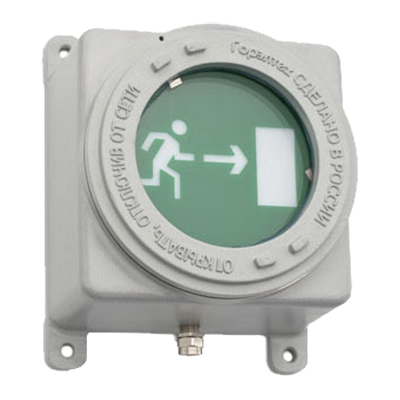

ПГС-ИТ34 табло световые взрывозащищенные круглые

Скачать PDF

Тип устройства оповещения: Световое

Питание: ~ 220 В

Цвет свечения: Белый, Желтый, Зеленый, Красный, Синий, Черный

Маркировка взрывозащиты: 1ExdIICT4, 1ExdIICT6

Цена (без учета НДС): По запросу руб.

Описание

Круглые взрывозащищенные табло ПГС-ИТ34 предназначены для отображения информации в визуальном виде, являются наиболее простым и эффективным способом сообщения о возникновении критических ситуаций. Благодаря маркировке взрывозащиты, световые табло используются во взрывоопасных зонах, а также  в системах оповещения пожарных сигнализаций и системах автоматического пожаротушения.

Световые табло ПГС-ИТ34 имеют два режима свечения: непрерывное и прерывистое с частотой около 1,5 Гц (только для ламп накаливания и светодиодных ламп). Режим свечения светосигнального оборудования зависит от выбора цепи.

Области применения световых круглых табло ПГС-ИТ34:

  • Добыча и транспортировка нефти.
  • Добыча и транспортировка газа.
  • Нефтеперерабатывающие заводы НПЗ.
  • Химические заводы.
  • Черная (ЧМ) и цветная металлургия (ЦМ).
  • Целлюлозно-бумажная промышленность.
  • Пищевая промышленность.
  • АЭС, обогатительные фабрики и др.
  • Оборонная промышленность.
  • Энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство).
  • Водоснабжение.
  • Канализация.
  • Утилизация отходов.
  • Морской и речной транспорт.

Габаритный чертеж

Исполнение с аккумуляторной батареей аварийного питания

Технические характеристики

Материалы изготовления Коррозионностойкий модифицированный алюминиево-кремниевый сплав, фрикционно искробезопасный; окно - ударопрочное, боросиликатное стекло
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66

Структура обозначения, пример заказа

ПГС-ИТ34
Х
ВЫХОД
К
Ч
Х
ВКУ

Опции, аксессуары и исполнения (см. таблицу Дополнительная комплектация)

Количество и типоразмер кабельных вводов

Цвет фона:
Белый - Б
Красный - К
Желтый - Ж
Зеленый - З
Синий - С
Черный - Ч

Цвет надписи:
Белый - Б
Красный - К
Желтый - Ж
Зеленый - З
Синий - С
Черный - Ч

Надпись (или код пиктограммы по ГОСТ Р 12.4.026-2001)

Типоразмер корпуса, мм

Тип оповещателя

Варианты исполнений

Модификации светодиодного табло ПГС-ИТ34 различаются габаритами, цветом надписи и цветом фона, количеством и типоразмером кабельных выходов. Помимо этого, табличка с надписью или пиктограммой, может быть типовой или произвольной по выбору заказчика (или код пиктограммы по ГОСТ Р 12.4.026-2001):

  • ВЫХОД
  • ВЫХОД НАЛЕВО
  • ВЫХОД НАПРАВО
  • ГАЗ НЕ ВХОДИТЬ
  • ГАЗ УХОДИ!
  • АЭРОЗОЛЬ НЕ ВХОДИТЬ
  • АЭРОЗОЛЬ УХОДИ!
  • ПЕНА НЕ ВХОДИТЬ
  • ПЕНА УХОДИ!
  • ПОЖАР
  • ПОРОШОК НЕ ВХОДИТЬ
  • ПОРОШОК УХОДИ!
  • БЕРЕГИСЬ ЭЛЕКТРОПОЕЗДА!

Дополнительная комплектация, опции

Напряжение питания

/12DC
/24DC
/36DC

Шильд с надписью заказчика

/НАДПИСЬ «…»

Шильды со световозвращающим покрытием

/СВП

Светодиодная лампа

/СЦ

Компактная люминесцентная лампа

/ЛК

Лампа накаливания

Антиконденсатное покрытие

/АП

Невзрывозащищенное исполнение

/ПРОМ

Дренажное устройство для слива конденсата

/ДКУ

Вентиляционное устройство для удаления влаги

/ВКУ

Аккумуляторная батарея

/АКБ

Окрашивание внешней поверхности
в цвет по требованию заказчика

/RAL (код)

Защитный козырек

/КОЗЫРЁК
