ПГС-ИТ35 табло светодиодные взрывозащищенные прямоугольные

Скачать PDF

Тип устройства оповещения: Световое

Питание: = 12 В, = 24 В, ~ 220 В

Цвет свечения: Белый, Желтый, Зеленый, Красный, Синий, Черный

Маркировка взрывозащиты: 1ExdIICT4, 1ExdIICT6, РВExdIMb

Цена (без учета НДС): По запросу руб.

Описание

Табло световые взрывозащищенные ПГС-ИТ35 используются в качестве информационных указателей, для выдачи сигналов светового оповещения во взрывоопасных зонах с целью регулирования поведения человека, как в штатном режиме, так и при возникновении чрезвычайных ситуаций.

Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли, взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли  по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Применяются:

  • При добыче и транспортировка нефти и газа.
  • На нефтеперерабатывающих заводах (НПЗ).
  • На химических заводах.
  • В черной (ЧМ) и цветной металлургии (ЦМ).
  • В целлюлозно-бумажная промышленности.
  • В пищевой промышленности.
  • На АЭС, обогатительных фабриках и др.
  • В оборонной промышленности.
  • В энергетике (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство).
  • В сфере водоснабжения, канализации.
  • При утилизации отходов.
  • На морском и речном транспорте.
  • В горнодобывающей промышленности.

Особенности светодиодных табло ПГС-ИТ35:

  • Корпус ПГС-ИТ35 выполнен из коррозионностойкого модифицированного алюминиево-кремниевого сплава, устойчивого к солевому туману и другим химическим веществам. Для покрытия используется антистатическое полимерно-эпоксидное порошковое окрашивание. Цвет окрашивания RAL 7035. Окно взрывозащищенного светового табло ПГС-ИТ35 - из ударопрочного закаленного стекла. Источником света для подсветки надписи являются светодиоды.
  • Толщина готового изделия составляет всего 85 мм, что позволяет применять его в контейнерах, блок-боксах, в помещениях с узкими коридорами и проходами, а также над основными и эвакуационными выходами и т.д..
  • Химические вещества, используемые для изготовления взрывозащищенных светодиодных табло ПГС-ИТ35, такие как клей, компаунд, конформное покрытие, смазочные материалы и уплотнители не оказывают негативного воздействия на их производительность и срок службы, а также не ухудшают уровень светового потока.
  • Конструкция корпуса взрывозащищенных светодиодных табло имеет абсолютно герметичный блок световой индикации с установленными светодиодными платами заполненный воздухом. Данный герметичный контур не нарушается во время монтажа и эксплуатации табло на объекте заказчика и тем самым препятствует проникновению внутрь пыли, влаги, агрессивных сред и газов (например, сероводорода), а также исключает его запотевание при изменении температуры и влажности.

Габаритные чертежи

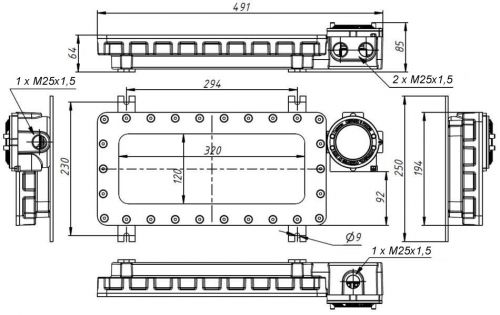

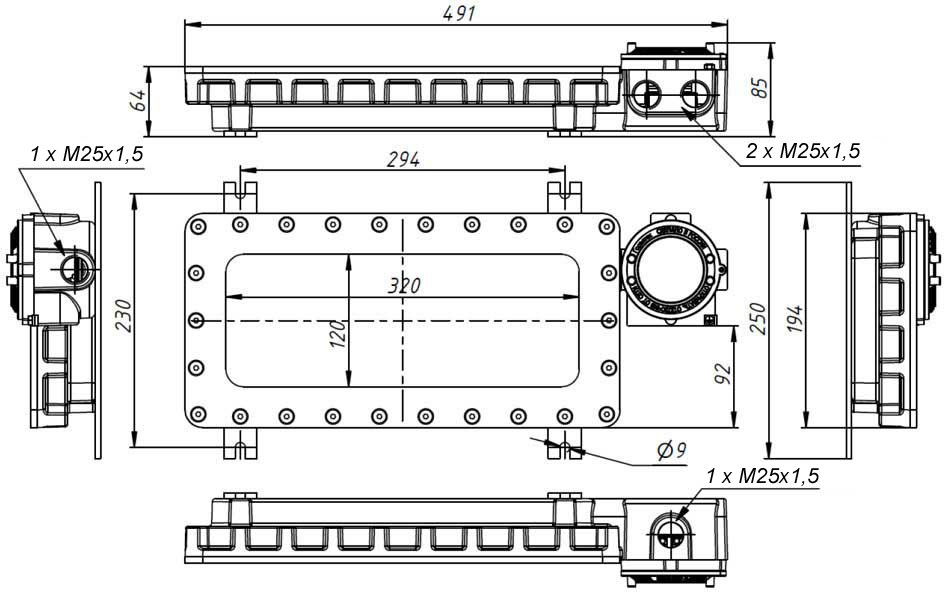

ПГС-ИТ35 габарит

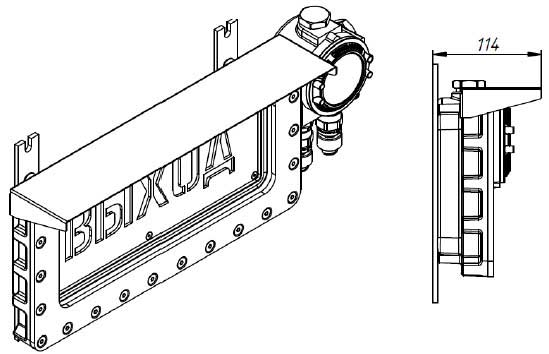

ПГС-ИТ35 с опцией козырек

ПГС-ИТ35 с опцией козырек

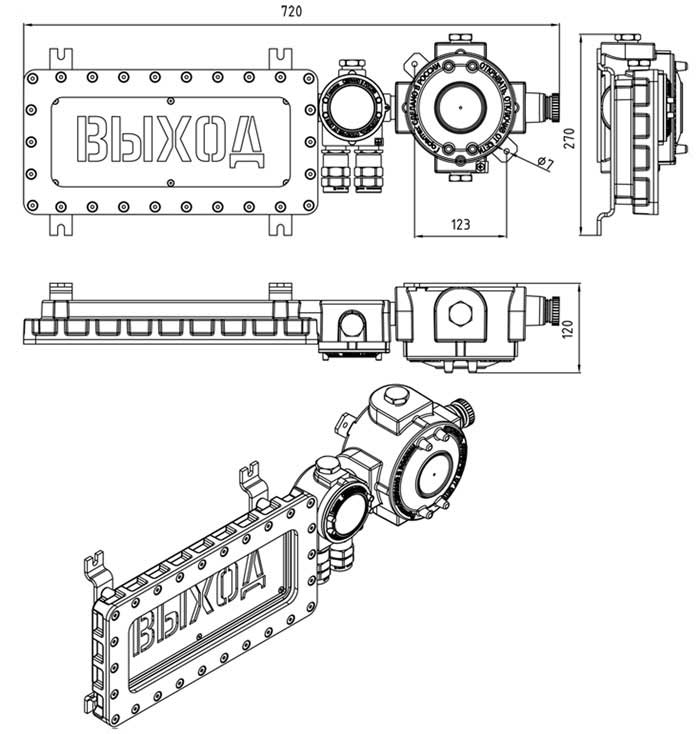

ПГС-ИТ35 с опцией АКБ

ПГС-ИТ35 с опцией АКБ

Технические характеристики

Материалы изготовления Коррозионностойкий модифицированный алюминиево-кремниевый сплав, фрикционно искробезопасный; окно - ударопрочное, боросиликатное стекло
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66
Вес 9,8 кг

Структура обозначения, пример заказа

ПГС-ИТ35
220 AC
ВЫХОД
К
Ч
Х
/КОЗЫРЁК

Опции, аксессуары и исполнения (см. таблицу Дополнительная комплектация)

Количество и типоразмер кабельных вводов

Цвет фона:
Белый - Б
Красный - К
Желтый - Ж
Зеленый - З
Синий - С
Черный - Ч

Цвет надписи:
Белый - Б
Красный - К
Желтый - Ж
Зеленый - З
Синий - С
Черный - Ч

Надпись (или код пиктограммы по ГОСТ Р 12.4.026-2001)

Напряжение питания: 12 DC: =12 В; 24 DC: =24 В; 220 AC: ~220 В

Тип оповещателя

Варианты исполнений

Модификации светодиодных табло ПГС-ИТ35 различаются цветом надписи и цветом фона, количеством и типоразмером кабельных выходов. Помимо этого, табличка с надписью или пиктограммой, может быть типовой или произвольной по выбору заказчика (или код пиктограммы по ГОСТ Р 12.4.026-2001).

Типовые надписи, применяемые в световых табло*

КРАСНЫЕ БУКВЫ, ЧЕРНЫЙ ФОН

БЕЛЫЕ БУКВЫ, КРАСНЫЙ ФОН

БЕЛЫЕ БУКВЫ (СИМВОЛЫ), ЗЕЛЕНЫЙ ФОН

ПОЖАР
ГАЗ НЕ ВХОДИТЬ
ГАЗ УХОДИ!
АЭРОЗОЛЬ НЕ ВХОДИТЬ
АЭРОЗОЛЬ УХОДИ!
ПОРОШОК НЕ ВХОДИТЬ
ПОРОШОК УХОДИ!
ПЕНА УХОДИ!
ПЕНА НЕ ВХОДИТЬ
БЕРЕГИСЬ ЭЛЕКТРОПОЕЗДА!

ПОЖАР
ГАЗ НЕ ВХОДИТЬ
ГАЗ УХОДИ!
АЭРОЗОЛЬ НЕ ВХОДИТЬ
АЭРОЗОЛЬ УХОДИ!
ПОРОШОК НЕ ВХОДИТЬ
ПОРОШОК УХОДИ!
ПЕНА УХОДИ!
ПЕНА НЕ ВХОДИТЬ
БЕРЕГИСЬ ЭЛЕКТРОПОЕЗДА!

АВТОМАТИКА ОТКЛЮЧЕНА
ЭВАКУАЦИОННЫЙ ВЫХОД
ВЫХОД
ВЫХОД EXIT
ВЫХОД НАЛЕВО
ВЫХОД НАПРАВО
Символьное обозначение входа, выхода

* По заказу изготавливаются любые надписи или пиктограммы, типовые или произвольные

Стандартный комплект поставки

  • ПГС-ИТ35 табло светодиодное прямоугольное.
  • Техническая документация.

Дополнительная комплектация, опции

Опция/исполнение

Маркировка

Защитный козырек

/КОЗЫРЁК

Шильд с надписью заказчика

/НАДПИСЬ "_"

Аккумуляторная батарея

/АКБ

Окрашивание внешней поверхности в цвет по требованию заказчика

/RAL (код)

Морское исполнение

/МОРЕ

Невзрывозащищенное исполнение

/ПРОМ

Климатическое исполнение

УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5
