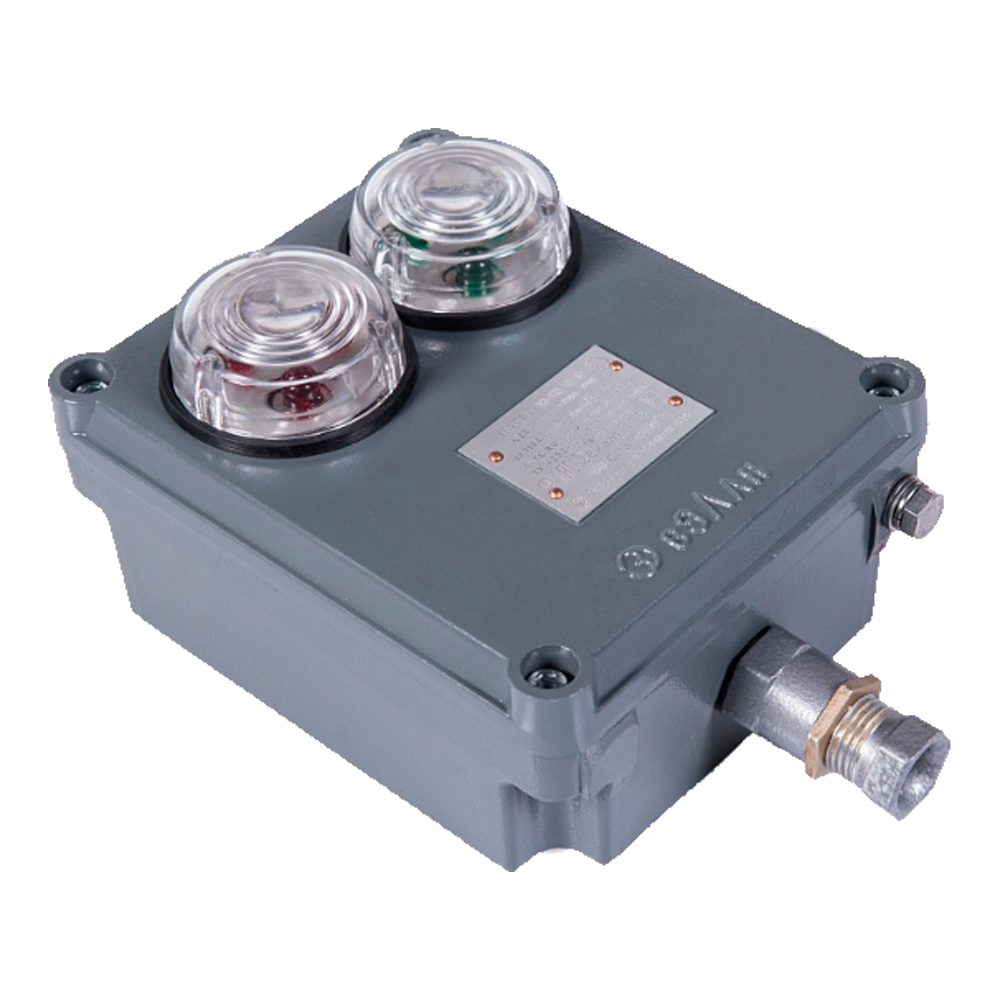

ПАСВ2 посты световой сигнализации взрывозащищенные

Скачать PDF

Тип устройства оповещения: Световое

Питание: = 24 В, = 220 В, ~ 24 В, ~ 36 В, ~ 127 В, ~ 220 В, ~ 380 В

Цвет свечения: Желтый, Зеленый, Красный

Маркировка взрывозащиты: 2ExemIIT5

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные посты ПАСВ2 предназначены для предупреждающей и аварийной световой сигнализации в пожарных и охранных системах, при размещении их в стационарных установках и на подвижных транспортных средствах во взрывоопасных зонах.

Особенности постов световой сигнализации ПАСВ2:

  • Прибор состоит из корпуса, крышки и кабельного ввода. В дне корпуса имеется отверстие под кабельный ввод для скрытого подведения кабеля, закрытое заглушкой. При необходимости заглушка и кабельный ввод меняются местами.
  • Яркость по оси 200-500 мкд.
  • Номинальный ток контактных зажимов 0,2 А.
  • Положение поста в пространстве - без ограничений.​

Режимы работы ПАСВ2 с одним блоком светового сигнала:

  • Непрерывный - световой блок поста работает в непрерывном режиме.
  • Повторно-кратковременный - световой блок поста работает в повторно кратковременном режиме, интервал между сигналами - 0,5 - 1 с, продолжительность импульса - 0,5 - 1 с.

Режимы работы ПАСВ2 с двумя блоками светового сигнала:

  • Непрерывный - в зависимости от подачи управляющих сигналов U1 и U2 световые блоки поста работают в непрерывном режиме по отдельности и одновременно.
  • Повторно-кратковременный - световые сигналы работают с частотой 1 Гц.
  • Комплексный - 2 режим - 3 ступени сигнализации:
    1. Повторно-кратковременный с частотой 1 Гц для 1-го источника света;
    2. Повторно-кратковременный с частотой 2 Гц для 1-го источника света;
    3. Непрерывный для 2-го источника света.
1-я ступень является одновременно питанием платы.

Технические характеристики

Режим работы Непрерывный, Повторно-кратковременный
Потребляемая мощность 8 Вт
Климатическое исполнение (диапазон рабочих температур) -60...+50°C, В2
Исполнение по степени защиты IP66
Вес 1,8 кг

Структура обозначения, пример заказа

ПАСВ2
1
3
К
Ж
В2

Климатическое исполнение и категория размещения

Цвет свечения второго светового сигнализатора: Л - зеленый; Ж - желтый

Цвет свечения первого светового сигнализатора: К - красный

Режимы работы: 3 - комплексный; 4 - комплексный 1; 5 - комплексный 2; 6 комплексный 3

Напряжение питания: 1 ~24 В; 2 ~36 В; 3 ~220 В; 4 ~380 В; 7 ~127 В;
5=24 В; 6=220 В

Наименование модели
